AOB10B65M1是AOS一款I(lǐng)GBT管，中芯巨能小編將為大家提供AOB10B65M1中文資料（包含產品參數、產品特點及應用領域等內容）并附上引腳圖、原理圖。

一、AOB10B65M1中文關鍵參數

制造商產品型號：AOB10B65M1

制造商：Alpha & Omega Semiconductor Inc.

描述：IGBT 650V 10A TO263

系列：晶體管 - UGBT、MOSFET - 單

產品系列：Alpha IGBT?

零件狀態：有源

IGBT類型：-

電壓-集射極擊穿（最大值）：650V

電流-集電極(Ic)（最大值）：20A

電流-集電極脈沖(Icm)：30A

不同?Vge、Ic時?Vce(on)（最大值）：2V @ 15V，10A

功率-最大值：150W

開關能量：180μJ（開），130μJ（關）

輸入類型：標準

25°C時Td（開/關）值：12ns/91ns

反向恢復時間：262ns

工作溫度：-55°C ~ 175°C（TJ）

安裝類型：表面貼裝型

封裝：TO-263-3，D2Pak（2 引線 + 接片），TO-263AB

AOB10B65M1均從AOS代理或經過認證的可靠渠道采購，長期充足現貨，確保原裝正品

二、AOB10B65M1產品特點

AOB10B65M1的電壓-集射極擊穿最大值為650V，電流-集電極最大值為20A，電流-集電極脈沖為30A，不同Vge、Ic時的Vce(on)最大值為2V @ 15V、10A，功率最大值為150W，開關能量為180μJ(開)、130μJ(關)，輸入類型為標準，柵極電荷為24nC，25°C時Td(開/關)值為12ns/91ns，測試條件為400V、10A、30歐姆、15V，反向恢復時間為262ns，工作溫度為-55°C~175°C(TJ)，安裝類型為表面貼裝型，封裝為TO-263-3、D2Pak(2引線+接片)、TO-263AB。

三、AOB10B65M1應用領域

AOB10B65M1主要應用于各種硬開關切換應用，如馬達驅動器、家用電器（如冰箱和洗衣機）、風扇、泵、清潔設備和其它硬開關應用1。

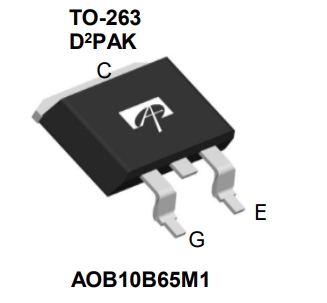

四、AOB10B65M1引腳圖

五、AOB10B65M1原理圖
