芯朋微步進電機電源方案

來源：芯朋微代理商中芯巨能| 發布日期：2023-11-27 11:53:27 瀏覽量：

代理銷售芯朋微旗下全系列IC電子元器件-中芯巨能今天為大家介紹步進電機電源方案，方案具體內容如下：

一、步進電機電源方案概述

該方案提供了一種基于ID7U603步進電機電源的開關電源方案。

二、步進電機電源方案特征

輸入電壓: DC 24~200V

步進電機電源方案產品介紹

1、D7U603概述：

D7U603是一款基于P村底、P外延的高壓、高速功率MOSFET和IGBT半橋驅動芯片。其浮地通道能工作在600V的高壓下。可用于驅動2個N型功率MOSFET或IGBT構成的半橋拓撲結構。輸入信號可以兼容CMOS和LSTTL信號，邏輯輸入電平低至3.3V。具有大電流輸出能力和輸入端有效電平邏輯互鎖功能，能夠有效防止輸出功率管共態導通。芯片良好的延時匹配功能能夠輕松適用于高頻應用場合。

芯朋微步進電機電源方案

2、D7U603特點：

-浮動工作電壓可達600 V

-拉灌電流典型值 210mA/360 mA

-兼容3.3 V/5 V的輸入邏輯電平

-dV/dt抗干擾能力 50V/nsec

-芯片工作電壓范圍10V~20 V

-VCC和VBS具有欠壓保護功能

-防直通邏輯保護，死區時間典型值520ns

-所有通道延時匹配功能

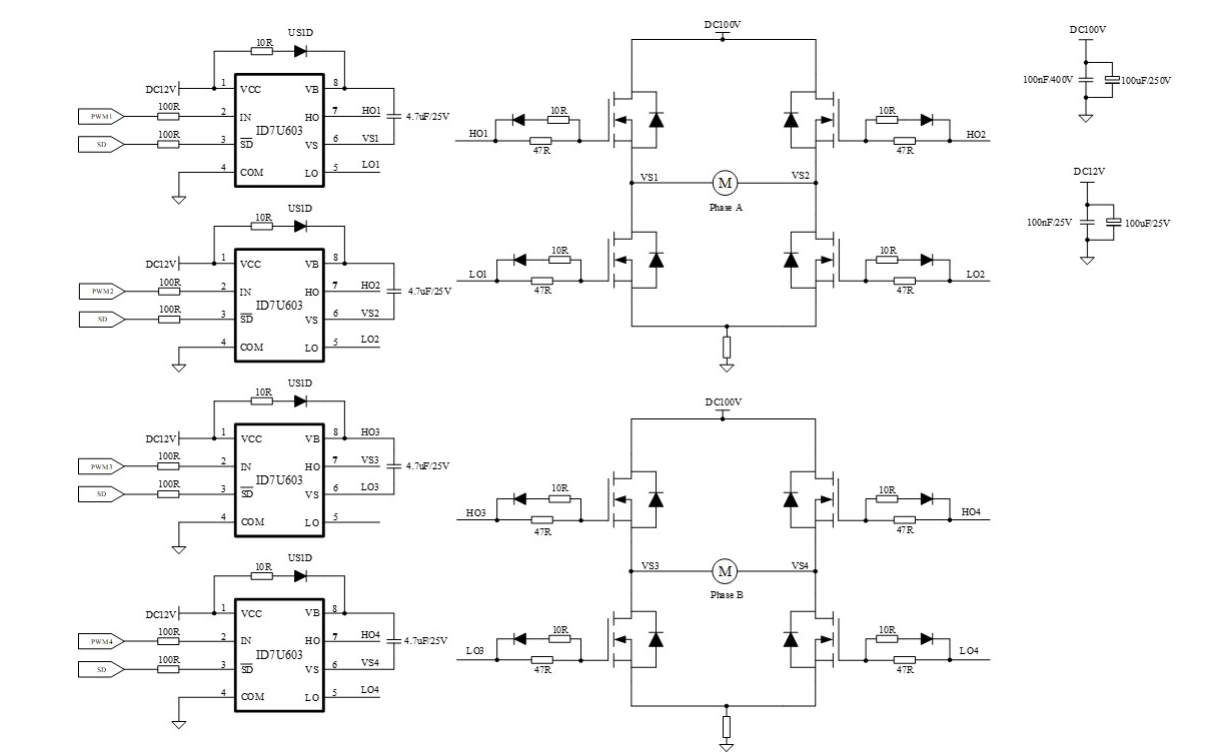

步進電機電源原理圖

芯朋微步進電機電源方案
