CD4069引腳圖、功能框圖及產品特點

來源：中微愛芯| 發布日期：2023-08-23 10:29:01 瀏覽量：

CD4069是一款中芯巨能六路反相器，每一路反相器都是相對獨立的。其正常工作時VD接電源，Vss通常接地，Voo范圍為3V~15V。沒有使用的輸入端必須接電源，地或者其他輸入端。CD4069具有較寬的溫度使用范圍 (-40C~125 C)。本文將介紹CD4069產品特點，并為工程師提供CD4069引腳圖、引腳圖說明和功能圖。

一、CD4069產品特點：

全靜態工作

提供較寬電壓范圍:3V~15V

標準對稱輸出特性

提供較寬溫度使用范圍:-40C~125C

封裝形式: DIP14/SOP14

二、CD4069引腳圖和說明：

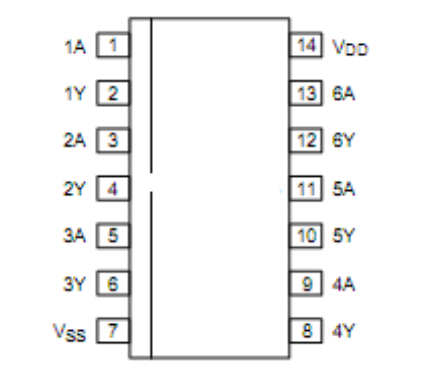

     1、CD4069引腳圖

CD4069引腳圖

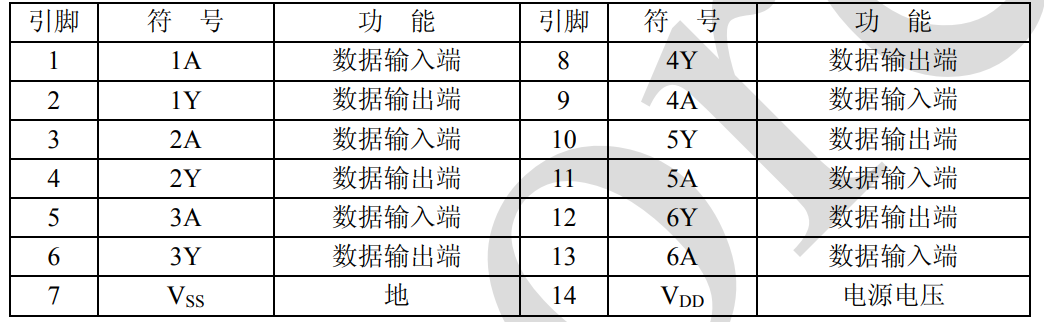

 2、CD4069引腳說明：

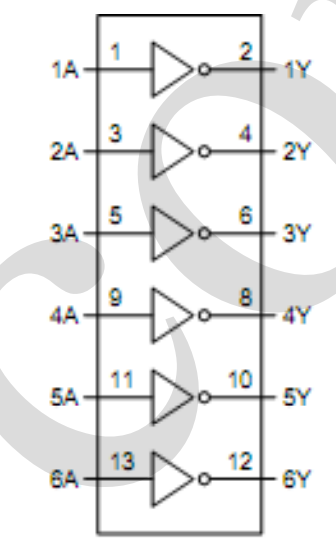

三、CD4069功能框圖：


以上就是CD4069產品特點，CD4069引腳圖、引腳圖說明和功能圖全部?jī)?nèi)容，如果您需要采購CD4069或者需要規格書，樣品測試，請聯系客服，客服微信：13310830171。
