rz7888電機驅動芯片是一種常見的電機控制器，它具有高性能、低成本、易于使用等優點，被廣泛應用于各種電機驅動場合。芯片代理商-中芯巨能將介紹rz7888電機驅動芯片的引腳功能、引腳連接方式以及使用注意事項，幫助讀者更好地理解和應用這款芯片。

一、rz7888電機驅動芯片引腳功能

rz7888電機驅動芯片具有8個引腳，各個引腳的功能如下：

電源引腳（Vcc）：為芯片提供電源，通常接入+5V或+12V的直流電壓。

地線引腳（GND）：接地線，與電源引腳共同組成電路的參考地。

輸入信號引腳（IN1-IN4）：接收來自微控制器或其他控制電路的輸入信號，用于控制電機的旋轉方向和速度。

輸出信號引腳（OUT1-OUT4）：連接電機驅動器，將輸入信號進行放大后輸出，以驅動電機旋轉。

保護電路引腳（OC1-OC4）：連接保護電路，當電機過載、短路或過熱時，保護電路會動作以保護電機和控制電路。

二、rz7888電機驅動芯片引腳連接方式

rz7888電機驅動芯片的引腳連接方式如下：

電源引腳（Vcc）接+5V或+12V直流電源。

地線引腳（GND）接電源地。

輸入信號引腳（IN1-IN4）分別接控制電路的輸入端口，根據控制電路輸出的信號極性來決定輸入端口是高電平有效還是低電平有效。

輸出信號引腳（OUT1-OUT4）分別接電機驅動器的輸入端口，根據電機驅動器所需的電壓和電流來決定輸出端口的電壓和電流大小。

保護電路引腳（OC1-OC4）分別接電機及電機驅動器的保護電路，當電機或電機驅動器出現過載、短路或過熱等情況時，保護電路會動作以保護電機和控制電路。

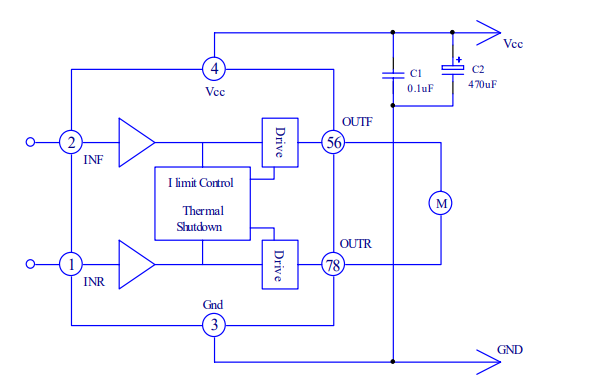

以下是rz7888應用電路圖：

三、使用注意事項

使用rz7888電機驅動芯片時需要注意以下幾點：

在使用前需要了解rz7888電機驅動芯片的技術參數和使用方法，以確保正確地使用該芯片。

在接入電源前需要檢查電源電壓是否符合芯片的要求，避免過高的電壓導致芯片燒毀。

在連接輸入信號時需要確認控制電路的輸出端口和rz7888電機驅動芯片的輸入端口之間的極性是否匹配，以免影響控制效果。

在連接輸出信號時需要根據電機驅動器的要求來設置輸出端口的電壓和電流，以免損壞電機驅動器或電機。

在使用保護電路時需要注意保護電路的靈敏度和動作時間，以免出現誤報或漏報等情況。

總之，rz7888電機驅動芯片是一種常見的電機控制器，通過正確地連接和使用該芯片，可以實現高效的電機控制和保護。在使用時需要注意各個引腳的功能和使用方法，以確保正確地使用該芯片。如果您需要采購rz7888電機驅動芯或者申請樣片測試（制造業廠家專享，需提供公司名稱）請聯系我們客服，客服微信：13310830171。
