ADM1266是ADI公司Super Sequencer?系列中的最新成員，專為解決現代電子系統中日益復雜的電源設計需求而設計。它支持多達257個電源軌的監控和排序，適用于需要高精度電壓監控和復雜時序控制的應用場景。代理銷售ADI公司旗下全系列IC電子元器件-中芯巨能為您提供ADM1266：主要特性、應用場景、引腳圖、原理圖、可選型號及產品規格書。

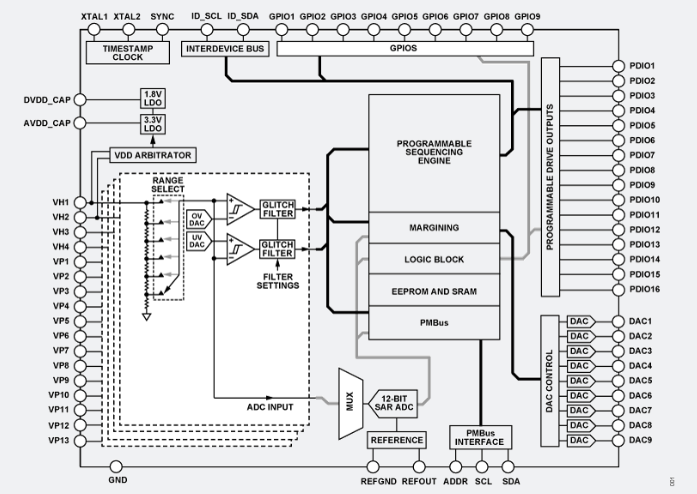

ADM1266主要特性

可擴展性：通過專用的雙線器件間總線(IDB)，最多可并聯16個ADM1266單元，每個單元管理17條電壓軌。

完全可編程排序引擎：允許用戶自定義每條電壓軌的上電和斷電順序。

實時監控：17個電源故障檢測器，用于實時監控各電源狀態。

電壓范圍：

VH1至VH4：0.4V至15V

VP1至VP13：0.4V至5V

ADC與DAC：內置12位ADC用于回讀監控電壓；9個8位DAC用于DC/DC轉換器微調或反饋節點調節。

非易失性故障記錄：黑盒子功能，記錄故障信息便于分析。

接口：兼容PMBus接口，易于集成到現有系統。

ADM1266應用場景

復雜嵌入式系統

數據中心設備

通信基礎設施

ADM1266設計指南

硬件連接

IDB總線：將多個ADM1266通過專用的雙線IDB總線互聯，確保所有單元同步工作。

供電：由VH1和VH2輸入中的較高輸入供電，提高操作可靠性冗余度。

GPIO與PDIO：提供9個GPIO和16個PDIO，用于靈活的信號處理和控制。

軟件配置

排序引擎編程：使用ADI提供的軟件工具對排序引擎進行編程，定義每條電壓軌的上電和斷電順序。

故障處理：利用內置的非易失性故障記錄功能，快速定位并修復系統中的問題。

ADM1266典型應用原理圖

ADM1266引腳圖

ADM1266可選型號

ADM1266ACPZ

ADM1266ACPZ-R7

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

ADM1266為復雜電源系統的監控和排序提供了強大的解決方案，其高度可擴展性和靈活性使其成為應對多電壓軌系統挑戰的理想選擇。通過簡化設計流程和增強系統的可靠性和穩定性，ADM1266幫助硬件工程師更高效地完成電源設計任務。無論是在小型嵌入式項目還是大型數據中心應用中，ADM1266都能提供卓越的表現。
