CD4060（中微愛芯 計數器/分頻器）中文參數及引腳圖

來源：中微愛芯代理商-中芯巨能| 發布日期：2024-03-16 14:10:04 瀏覽量：

CD4060 是中微愛芯一款 14 級紋波進位二進制計數器/除法器和振蕩器，具有三個振蕩器端子（RS、REXT 和 CEXT）、十個緩沖輸出（Q3 至 Q9 和 Q11 至 Q13）和一個最重要的異步主復位輸入 (MR)。振蕩器配置允許設計 RC 或晶體振蕩器電路。振蕩器可以由輸入 RS 處的外部時鐘信號代替。計數器在 RS 負向轉變時前進。MR 上的高電平會重置計數器（Q3 至 Q9 和 Q11 至 Q13=低電平），與其他輸入條件無關。它在推薦的 VDD 電源范圍（以 VSS（通常接地）為參考）的 3V 至 15V 范圍內工作。未使用的輸入必須連接到 VDD、VSS 或其他輸入。

原廠授權代理商，一手貨源、一片起訂，極具競爭力的價格，歡迎貿易商和終端客戶詢價，客服微信： 13310830171。24小時采購熱線：133-1083-0171。

CD4060中文參數

寬電源電壓范圍：3V至15V

能夠容忍緩慢的時鐘上升和下降時間

全靜態運行

5V、10V 和 15V 參數額定值

標準化的對稱輸出特性

輸入和輸出受到靜電影響的保護

指定范圍為-40℃至+125℃

封裝信息：DIP16/SOP16/TSSOP16

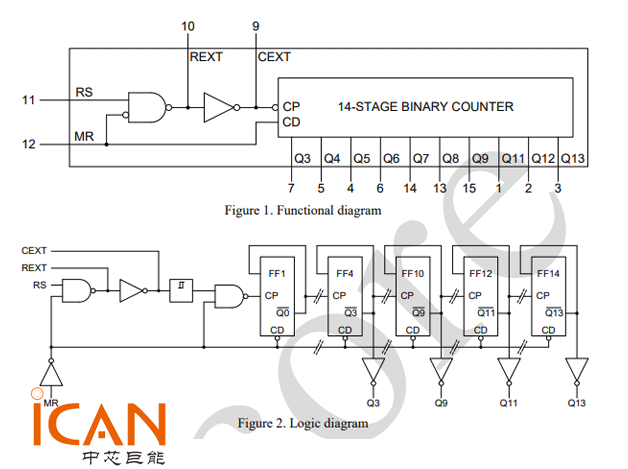

CD4060原理圖

CD4060原理圖

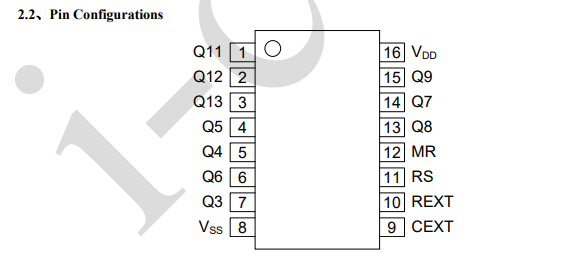

CD4060引腳圖

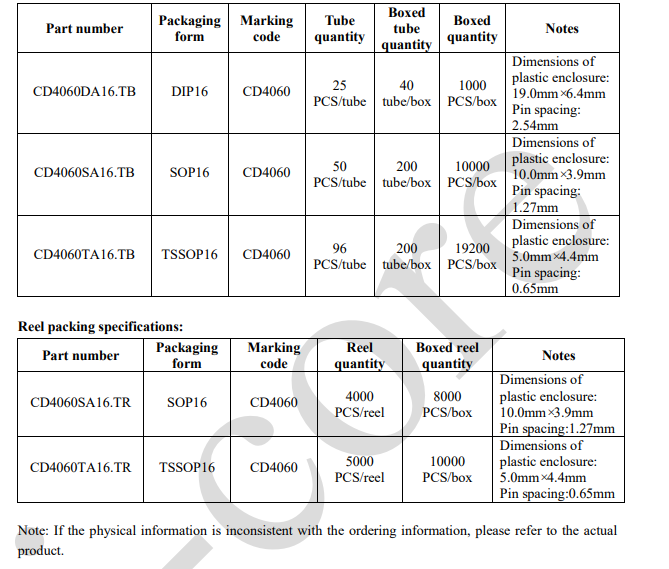

CD4060訂購型號
