DS560DF410是一款具有集成信號調節功能的 四通道多速率重定時器。可擴展有損耗且存在串?dāng)_的遠距離高速串行鏈路的長度并提升其穩定性。代理銷售TI德州儀器全系列IC電子元器件-中芯巨能為您提供：DS560DF410產品描述、中文參數、原理圖及使用參考設計。

DS560DF410產品描述

DS560DF410 中的每個通道均可獨立鎖定 19.6GBd 至 28.9GBd 連續范圍內的符號速率（PAM4 和 NRZ），或任何支持的子速率。集成的 CDR 功能可重置抖動預算并重定時高速串行數據，是前端口光學模塊應用的理想選擇。這些特性可實現獨立信道前向糾錯 (FEC) 直通。此外， DS560DF410 還支持 CDR 自動通道速率切換，可在無需主機干預的情況下鎖定多達五種不同的波特率和調制類型組合。

DS560DF410 先進的均衡特性包括一個連續自適應時間線性均衡器 (CTLE)、RX 前饋均衡器 (FFE)、決策反饋均衡器 (DFE) 和一個可編程、低抖動、4 抽頭 TX 前饋均衡器 (FFE) 濾波器。這些特性可實現有損耗互連的長度擴展，例如直連銅 (DAC) 纜以及具有多個連接器且存在串?dāng)_的背板。

DS560DF410 配有位多路復用器和多路信號分離器齒輪箱，可在主機和模塊間輕松實現 NRZ 至 PAM4 或 PAM4 至 NRZ 的轉換。該齒輪箱可將一對速率高達 28.9GBd 的 NRZ 輸入聚合為一個 28.9GBd PAM4 輸出，也可將一個 28.9GBd PAM4 輸入解聚為一對 28.9GBd NRZ 輸出。

DS560DF410 在 CDR 后的每對相鄰?fù)ǖ乐g都具有一個完整的 2x2 交叉點開關，可支持快速、靈活的通道切換以實現靈活的 PCB 路由，支持 2 到 1 多路復用和 1 到 2 多路分解以實現故障轉移冗余，還支持 1 對 2 扇出以實現診斷監控。此外，PCB 上集成了物理交流耦合電容器（TX 和 RX），無需使用外部電容器。這些特性可降低 PCB 布線的復雜程度并節省物料清單 (BOM) 成本。

診斷功能包括無損 PAM4/NRZ 垂直眼高監視器、2D PAM4/NRZ 眼圖張開度監視器 (EOM)、具有錯誤注入模塊的 PRBS 圖形發生器、PRBS 錯誤校驗器和片上溫度傳感器。這些特性可幫助測量鏈路裕量，并用于監測系統隨時間推移的運行情況。DS560DF410可通過 I 2C 或外部 EEPROM 進行配置。單個 EEPROM 最多可由 16 個器件共享。

DS560DF410中文參數

通道數：4

輸入兼容性：交流耦合

速度（最大）(Gbps)：56

協議：100G-CR、100GbE、CDFP、CFP2/CFP4、IEEE802.3bj、Infiniband EDR、OIF-CEi-25G-LR/MR/SR/VSR/CR、QSFP28

工作溫度范圍（°C）：-40至85

*如需數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

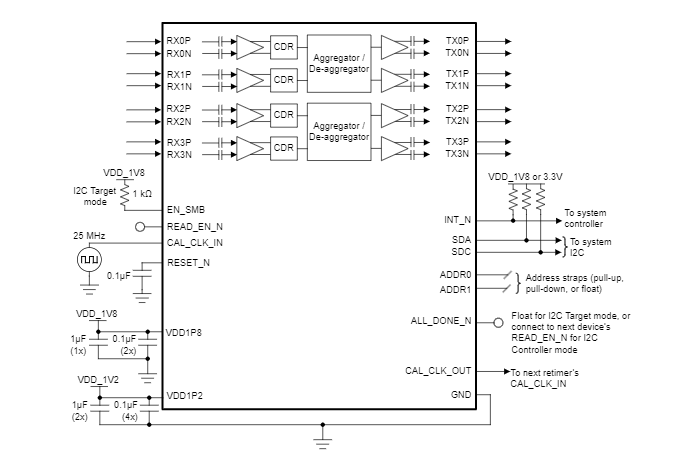

DS560DF410原理圖

DS560DF410使用參考設計

該參考設計演示了如何使用 56G PAM-4 重定時器 DS560DF410 來均衡有源電纜應用中的高速信號。該設計是一個模塊合規板 (MCB)，它通過重定時器將來自 QSFP-DD 連接器的信號按入口和出口方向路由到 SMA 和 MXP 連接器。

特性：

每個方向 8 個獨立通道

QSFP-DD 電纜兼容性，適用于入口和出口

主機端 Huber-Suhner 和 SMA 兼容性，適用于入口和出口

可通過電可擦除可編程只讀存儲器 (EEPROM) 或 USB 轉 I2C 通信進行配置

用于所有相關調試以及配置引腳控制和中斷的接頭

3.3V 板載電源調節 → {1.8V、1.2V} 域

中芯巨能為您提供此參考設計的現成的系統文件，加快您的設計過程。如需文件，請加客服微信：13310830171。
