ISL26104 是瑞薩電子一款高性能、低噪聲24位Δ-Σ模數轉換器（ADC），專為高精度傳感器信號采集設計。瑞薩電子代理商-深圳市中芯巨能電子有限公司為您提供ISL26104 ：技術參數詳解、引腳圖、原理圖及現貨供應。

ISL26104 技術參數詳解

高分辨率與低噪聲設計

該系列ADC采用三階Δ-Σ架構，支持輸出字速率從 2.5 SPS 到 4 kSPS 可調。在低速模式下（10 SPS），可實現高達 21.5位無噪聲分辨率，有效分辨率（ENOB）接近22位，適用于微伏級信號的精確測量。

其前端集成低噪聲PGA，增益范圍為 1 至 128，典型輸入噪聲低至 7 nV/√Hz（PGA=128時）。這一性能確保在放大微弱信號（如稱重傳感器的mV/V輸出）時，不會引入顯著的額外噪聲，保持系統信噪比（SNR）最優。

高精度與優異線性度

積分非線性（INL）：±0.0002% FS，遠優于多數同類產品（通常為±0.0015%），確保在整個輸入范圍內具備高度線性響應；

支持外部基準電壓，最高可達 ±19.5V，配合低增益設置，可實現 5 mV滿量程（FS） 的超高靈敏度測量；

高輸入阻抗（典型>1 GΩ）允許直接連接電橋型傳感器（如稱重傳感器），無需額外緩沖電路，簡化設計并避免阻抗失配引入的誤差。

片內資源豐富，簡化外圍設計

多路復用輸入（ISL26104）：具備4通道差分輸入，支持多傳感器輪詢采集，適用于多秤臺或冗余測量系統；

低側電源開關：集成用于稱重傳感器激勵電源的MOSFET驅動，支持軟件控制上電時序，降低功耗并延長傳感器壽命；

靈活時鐘源選擇：支持片內振蕩器、外部晶體（典型4.9152 MHz）或外部時鐘輸入，便于同步多ADC系統或滿足EMI敏感場景需求；

串行接口：標準SPI兼容接口，支持三線或四線模式，易于與MCU連接。

寬電源與工業級工作范圍

模擬電源：+5V（±10%）

數字電源：+2.7V 至 +5V，支持3.3V和5V系統邏輯電平；

工作溫度范圍：-40°C 至 +105°C，符合工業與汽車級應用要求；

封裝：ISL26102為24引腳TSSOP，ISL26104為28引腳TSSOP，均為薄型小外形封裝，節省PCB空間；

高ESD耐受能力：±7.5 kV HBM，提升現場應用中的可靠性。

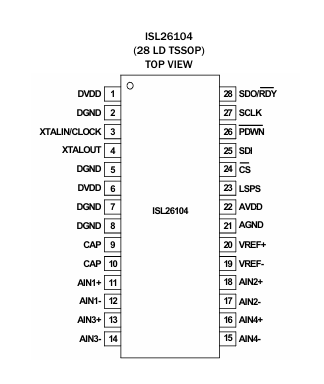

ISL26104 引腳圖

ISL26104 原理圖

ISL26104 典型應用場景

稱重與力測量系統

在電子秤、工業稱重模塊中，ISL2610x可直接連接全橋稱重傳感器（如350Ω或1kΩ），通過PGA放大mV級輸出信號。其低噪聲和高INL性能確保在滿量程范圍內實現高精度重量計算。集成的低側開關可周期性關閉激勵電壓，顯著降低待機功耗。

工業過程控制

在4-20mA變送器、壓力/溫度變送器中，該ADC可用于采集傳感器原始信號，配合外部基準實現高精度模數轉換。可編程數據速率支持在“高速響應”與“低噪聲”之間靈活權衡。

溫度監測與安全系統

結合熱電偶或RTD信號調理電路，ISL2610x可實現高分辨率溫度測量。其低漂移特性確保長期穩定性，適用于環境監控、負載安全保護等場景。

ISL26104 設計建議

基準電壓選擇：推薦使用低噪聲、低溫漂的基準源（如ISL21010），避免成為系統精度瓶頸；

電源去耦：在AVDD和DVDD引腳就近放置10μF陶瓷電容+0.1μF去耦電容，減少電源噪聲耦合；

PCB布局：模擬輸入走線應遠離數字信號，采用地平面隔離；差分輸入對保持等長；

數字接口：SCLK頻率建議不超過10MHz，確保時序裕量。
