LM324AD是一款常見的低功耗、低成本的四路運算放大器（Op-Amp），由德州儀器（Texas Instruments）公司生產。它具有高增益、寬工作電壓范圍和穩定性良好的特點，適用于各種模擬電路應用。代理銷售TI(德州儀器)全系列IC電子元器件-中芯巨能將為大家提供LM324AD中文資料、LM324AD引腳圖和功能詳解、LM324AD工作原理及使用須知。

原廠渠道，一手貨源、不怕比價、承諾原廠原裝正品、一片起訂，極具競爭力的價格，歡迎貿易商和終端客戶詢價，客服微信： 13310830171。24小時采購熱線：133-1083-0171。

LM324AD中文資料

1、LM324AD產品簡介

- 型號：LM324AD

- 品牌：TI(德州儀器)

- 描述：LM324AD是一款常見的低功耗、低成本的四路運算放大器（Op-Amp），被應用于各種模擬電路中，如信號放大、濾波、比較器、振蕩器、控制系統等。

2、LM324AD中文參數、產品特點、應用領域點擊下方文字：

LM324AD中文參數、產品特點、應用領域

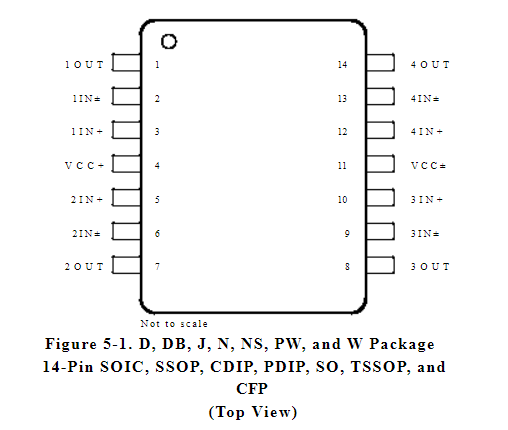

LM324AD引腳圖

LM324AD芯片有14個引腳，這些引腳的功能如下：

1. 1號引腳（輸出1）：第一路放大器的輸出端。

2. 2號引腳（輸入1-）：第一路放大器的負輸入端。

3. 3號引腳（輸入1+）：第一路放大器的正輸入端。

4. 4號引腳（負電源）：連接負電源。

5. 5號引腳（輸出2）：第二路放大器的輸出端。

6. 6號引腳（輸入2-）：第二路放大器的負輸入端。

7. 7號引腳（輸入2+）：第二路放大器的正輸入端。

8. 8號引腳（正電源）：連接正電源。

9. 9號引腳（輸出3）：第三路放大器的輸出端。

10. 10號引腳（輸入3-）：第三路放大器的負輸入端。

11. 11號引腳（輸入3+）：第三路放大器的正輸入端。

12. 12號引腳（未連接）：通常不連接，保持未連接狀態。

13. 13號引腳（輸出4）：第四路放大器的輸出端。

14. 14號引腳（輸入4-）：第四路放大器的負輸入端。

LM324AD工作原理與使用須知：

1. 電源供應：LM324AD通常需要雙電源供電（正負電源），但也可以單電源工作。正常工作電壓通常在+5V至+30V之間。

2. 輸入輸出連接：通過連接輸入引腳，將待放大的信號接到芯片。輸出信號則從對應的輸出引腳獲取。

3. 增益調節：可以通過反饋電阻網絡來調節LM324AD的放大倍數。

4. 注意輸出范圍：輸出信號不能完全達到供電電壓范圍的邊界，需要根據實際需求留出合適的余量。

5. 避免過載：在設計中要避免輸入和輸出的過載，以保證放大器的線性工作范圍。

6. 穩定性和補償：為了保持穩定性，在某些情況下可能需要添加補償電容或其他外部元件。

LM324AD常被應用于各種模擬電路中，如信號放大、濾波、比較器、振蕩器、控制系統等。理解其引腳功能和工作原理，并按照規范的設計流程和建議使用，有助于確保電路的穩定性和性能。
