MCP6002T-I/SN：引腳圖詳解、工作原理與使用須知

來源：Microchip(微芯)代理商| 發布日期：2023-12-19 16:30:04 瀏覽量：

MCP6002T-I/SN 是 Microchip Technology 公司生產的一款雙通道、低功耗、精密運算放大器（Op-Amp）。這種型號的運算放大器具有多種功能和特點，適用于各種應用場景。代理銷售美國微芯旗下全系列IC電子元器件-中芯巨能為您提供MCP6002T-I/SN：引腳圖詳解、工作原理與使用須知。

一、MCP6002T-I/SN引腳圖及詳解

1、MCP6002T-I/SN有8個引腳，具體分配如：MCP6002T-I/SN引腳圖

MCP6002T-I/SN：引腳圖詳解、工作原理與使用須知

2、MCP6002T-I/SN引腳圖詳解：

1. 1號腳（VDD+）和 5號腳（VSS-）： 正負電源引腳，用于芯片的電源供應。

2. 2號腳（IN1-）和 3號腳（IN1+）： 第一個放大器的非反相輸入和反相輸入。

3. 4號腳（VOUT1）： 第一個放大器的輸出。

4. 6號腳（IN2-）和 7號腳（IN2+）： 第二個放大器的非反相輸入和反相輸入。

5. 8號腳（VOUT2）： 第二個放大器的輸出。

二、MCP6002T-I/SN工作原理

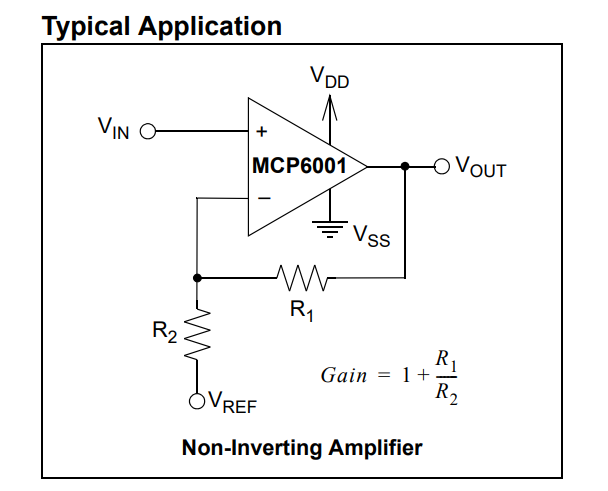

MCP6002T-I/SN：引腳圖詳解、工作原理與使用須知

MCP6002T-I/SN 是一款雙通道運算放大器。每個放大器通道都由非反相輸入（IN+）、反相輸入（IN-）和輸出（OUT）組成。

其工作原理基于運算放大器的基本原理，利用內部的差分放大電路將輸入信號放大，并將放大后的信號輸出。放大器具有高輸入阻抗、低輸出阻抗和大增益的特點。

典型的運算放大器是負反饋電路，利用負反饋將輸出信號與輸入信號的差異放大，將誤差減小到最小程度。運算放大器通常被用來放大、濾波、比較、積分等。

擴展閱讀：MCP6002T-I/SN：中文參數、工能特點、應用領域

Microchip代理商

關于Microchip公司

三、MCP6002T-I/SN使用須知

1. 供電電壓： 確保在規定的電源范圍內給芯片供電，以避免損壞芯片。

2. 輸入電壓： 控制輸入電壓，確保不超過芯片所能承受的最大輸入電壓，以免損壞。

3. 電源連接： 嚴格遵守正確的電源連接，保證芯片能夠正常工作。

4. 負載阻抗： 確保輸出端接入適當?shù)呢撦d阻抗，以保證輸出穩定和質量。

5. 環境溫度： 芯片工作時環境溫度要符合規定的工作范圍，以確保其正常工作和可靠性。

*如需MCP6002T-I/SN數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
