TXS0108ERGYR 是TI德州儀器一款高性能的雙向電平轉換器，能夠在不同電壓域之間提供雙向電平轉換。它可以用于連接兩個電壓不同的系統，使其能夠進行安全、可靠的雙向通信。代理銷售TI德州儀器旗下全系列IC電子元器件-中芯巨能為您提供TXS0108ERGYR：引腳圖、引腳功能詳解、工作原理及使用須知。

一、TXS0108ERGYR引腳圖及引腳功能詳解

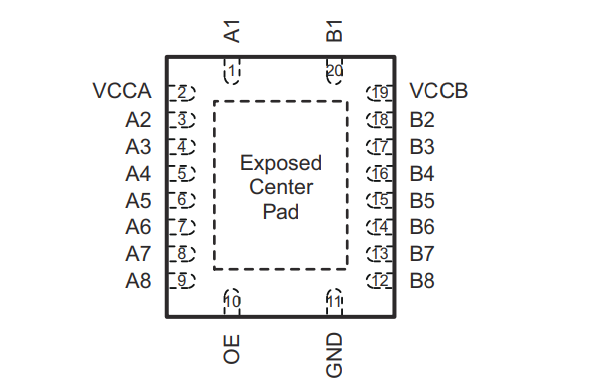

1、TXS0108ERGYR引腳圖

2、TXS0108ERGYR引腳功能詳解：

TXS0108ERGYR 通常具有以下基本引腳：

1. VCCA 和 VCCB： 這些引腳分別連接到兩個不同電平的電源，例如 VCCA 連接到 3.3V，而 VCCB 連接到 5V。

2. A 端和 B 端： 這些引腳連接到各自邏輯電平的引腳。A 端連接到一個邏輯電平，比如 3.3V，而 B 端連接到另一個邏輯電平，比如 5V。

3. DIR 引腳： 這個引腳是方向控制引腳，用于選擇數據傳輸?shù)姆较颉８鶕?jù)其狀態，數據可以從 A 端傳輸?shù)?B 端或從 B 端傳輸?shù)?A 端。

4. OE 引腳： 輸出使能引腳，用于控制輸出的使能狀態。

二、TXS0108ERGYR工作原理

TXS0108ERGYR 是一個電平轉換器，其工作原理基于將不同邏輯電平（例如 3.3V 和 5V）之間的信號進行雙向轉換。它允許兩個不同邏輯電平系統之間的數據傳輸。

工作原理可能包括以下步驟：

1. 引腳連接： 將要轉換的信號連接到 A 端和 B 端，并分別連接到相應的電源（VCCA 和 VCCB）。

2. 方向控制： 通過 DIR 引腳的狀態控制數據傳輸?shù)姆较颉?br/>

3. 輸出控制： 使用 OE 引腳控制輸出的使能狀態。

擴展閱讀

TXS0108ERGYR：中文參數、工能特點、應用領域

TI代理商

關于TI德州儀器公司

三、TXS0108ERGYR使用須知

1. 正確連接： 嚴格按照芯片數據手冊提供的引腳定義連接芯片，確保正確的通信和功能運行。

2. 電源供應： 確保 VCCA 和 VCCB 連接到適當?shù)碾娫矗⒆裱?guī)定的電壓規格。

3. 方向控制： 確保 DIR 引腳處于正確的狀態，以選擇正確的數據傳輸方向。

4. 輸出控制： 使用 OE 引腳控制輸出狀態，根據需要使能或禁用輸出。

*原廠渠道，一手貨源、不怕比價、承諾原廠原裝正品、一片起訂，極具競爭力的價格，歡迎貿易商和終端客戶詢價，客服微信： 13310830171。24小時采購熱線：133-1083-0171

*如需TXS0108ERGYR數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
