iW2206中文介紹

iW2206 是一款高性能升壓控制器，用于需要功率因數校正的 ACIDC 電源。該器件采用 Transition Mode 工作方式，使用微型 SOT23-6 封裝，可支持高達 250W 輸出功率。

iW2206 能夠在各種 AC 輸入電壓和負載條件下精確控制輸出 DC 總線電壓。該器件采用數字控制，因此無需外部環路補償，同時可在所有工作條件下保持環路穩定。憑借 Dialog 的專利 PF-BOOST? 技術，在整個 AC 輸入電壓范圍的33% 至 100% 額定負載條件下，i2206 的功率因數 (PF)大于 0.9，總諧波失真 (THD)低于 20%。

iW2206 自身在高達 100W 的應用中可以實現低于 150mW 待機功耗。這樣，在許多應用中，無需關閉 PFC 級即可滿足空載待機要求。該器件具有自適應電流限制功能，可最大限度減小負載瞬變和啟動期間的可聽噪聲， 并且 PFC 就緒時間不到 0.2s。iW2206 的輸出 DC 總線電壓電平可由用戶配置，同時支持"輸出跟隨 AC 輸入電壓"或"固定輸出電壓”的工作方式，滿足不同應用需求。

iW2206 還具有各種保護功能，如輸出過壓、過功率、AC 過壓、AC 欠壓、電流檢測電阻短路、過流、開環和過熱保護。這樣可以確保實現穩健、可靠的系統性能。

iW2206特性

PFC 升壓控制器，SOT23-6 封裝

符合 IEC61000-3-2 諧波電流要求

PF > 0.9，THD < 10% @ 輸入電壓滿載

250W 最大輸出功率

支持寬交流輸入電壓 – 90VAC 至 305VAC，具有嚴格的交流負載和線性調整率（±3%）

快速 PFC 就緒時間<0.2s

待機功率 - 功率為 100W 時 < 150mW，輸入電壓為 230VAC

關機功能

下拉 VFB 引腳以降低待機功耗

全面保護

輸出過壓、過功率、過流、檢測電阻短路保護

輸入電壓欠壓和過壓保護

內置過溫保護

開環保護

iW2206應用領域

帶多路輸出的 100W USB功率輸出 (PD)適配器

高功率 USB Type-C? 適配器和集線器

商業照明：外部燈具驅動器

6 到 10 節電池驅動電機

iW2206引腳圖

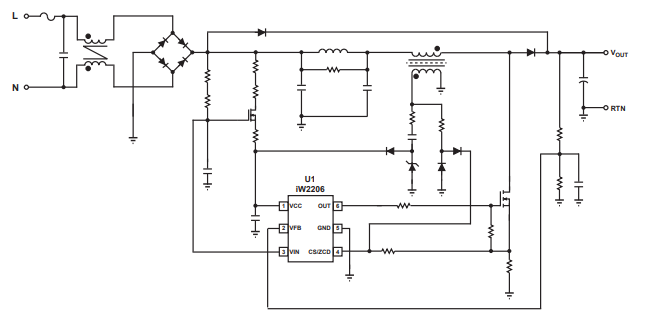

iW2206應用電路圖
