四位共陰數碼管是一種常見的數字顯示裝置，由四個共陰極的數碼管組成，可以顯示0-9的數字和一些字母。它在許多電子設備中被廣泛應用，如計時器、溫度計、電子表等。數碼管電子元器件供應商中芯巨能將介紹四位共陰數碼管的顯示原理、驅動方式以及在電子產品中的應用。

四位共陰數碼管顯示原理

四位共陰數碼管的顯示原理基于LED的發光特性。每個數碼管由7個獨立的LED組成，分別用來顯示數字的不同部分，而第8個LED用于顯示小數點或其他特殊符號。共陰數碼管的工作原理是通過控制共陰極的通斷來實現數字的顯示。當共陰極接通時，LED處于低電平，不發光；當共陰極斷開時，LED處于高電平，發光。通過依次控制四個共陰極的通斷，可以實現四位數碼的顯示。

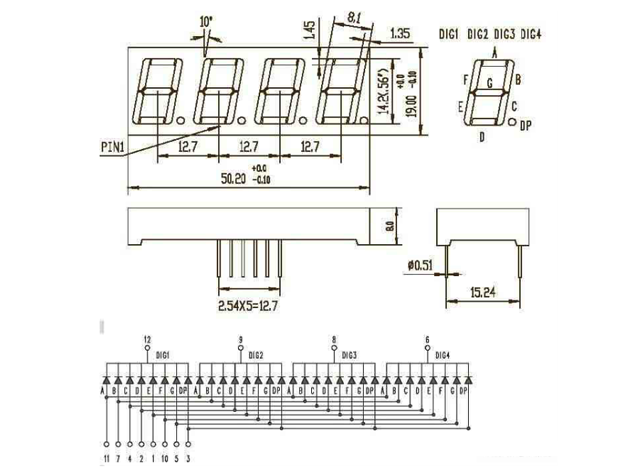

四位共陰數碼管引腳圖

四位共陰數碼管驅動方式

四位共陰數碼管的驅動方式通常采用多路復用技術。在多路復用中，使用少量的控制線來控制多個數碼管。常見的方法是使用芯片（如74HC595）來控制多個數碼管的顯示。通過依次選通每個數碼管，并在每個時間段內將要顯示的數字發送到對應的數碼管，以此來實現多個數碼管的顯示。

四位共陰數碼管四位共陰數碼管的應用

四位共陰數碼管在電子產品中有著廣泛的應用。例如，在數字鐘表中，通過四位共陰數碼管可以顯示小時和分鐘的數字；在溫度計中，可以顯示溫度值；在計數器中，可以顯示計數值等。通過合理的驅動方式和控制邏輯，可以實現不同類型的數字顯示需求。

四位共陰數碼管作為一種常見的數字顯示裝置，在電子行業中有著廣泛的應用。通過了解其顯示原理和驅動方式，可以更好地理解和應用這種數字顯示設備。在實際應用中，根據具體的需求選擇合適的驅動方式和數碼管類型，可以更好地實現數字的顯示和控制。四位共陰數碼管的應用將會在日常生活中發揮越來越重要的作用。如需采購電子元器件，請加客服微信：13310830171。
