運算放大器（Operational Amplifier，簡稱OP-AMP）是電子電路中一種基礎而重要的器件，它廣泛應用于信號放大、濾波、積分、微分等各種電路中。電子元器件現貨供應商-中芯巨能將介紹運算放大器的工作原理和運算過程，以幫助您更好地理解這一關鍵組件在電子電路中的作用。

1. 運算放大器的基本構造

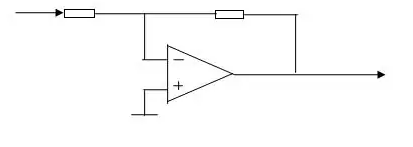

運算放大器是一種差分放大器，它由差動輸入和單一輸出組成。典型的運算放大器符號如下：

圖中的 (+) 和 (-) 分別代表運算放大器的非反相輸入和反相輸入，Vout 是輸出端。差動輸入使得運算放大器能夠?qū)斎胄盘?hào)進行放大并產生輸出。

2. 運算放大器的理想特性

理想情況下，運算放大器具有以下特性：

-無限大的輸入阻抗（輸入電阻）。

-零輸出阻抗（輸出電阻）。

-無限大的增益。

-零的共模電壓增益（對于共模信號，增益為零）。

-高的共模抑制比（對于共模信號，輸出趨于零）。

然而，實際中的運算放大器不可能完全符合這些理想特性，但它們足夠接近，使得我們可以利用這些特性進行精確的信號處理。

3. 運算放大器的運算過程

3.1 放大器的輸入阻抗

運算放大器的輸入阻抗非常大，接近無窮大。這意味著它幾乎不消耗輸入信號的電流，使得外部電路與運算放大器之間的影響最小化。這樣的特性保證了輸入信號不會被削弱或影響。

3.2 放大器的輸出阻抗

運算放大器的輸出阻抗非常小，接近零。這使得運算放大器能夠輸出相對較大的電流而不降低電壓。小的輸出阻抗也意味著運算放大器能夠輕松驅動負載電阻，而不會引起信號失真。

3.3 增益

雖然理想的運算放大器具有無窮大的增益，但實際中的運算放大器通常具有很高的增益，通常在幾萬到數百萬之間。這種高增益使得運算放大器能夠放大微弱的信號，提高信噪比。

3.4 共模抑制比（CMRR）

共模抑制比是指運算放大器對于共模信號的抵抗能力。實際中，運算放大器具有高的共模抑制比，即對于兩個輸入端上相同的信號，輸出將趨于零。這使得運算放大器對于來自環境的噪聲具有較好的抵抗力。

4. 運算放大器的應用

運算放大器在各種電路中都有廣泛的應用，其中包括但不限于：

4.1 放大器

運算放大器最基本的應用是作為信號放大器。通過調整反饋電阻網絡，可以實現不同的放大倍數，使運算放大器適用于各種放大需求。

4.2 濾波器

運算放大器可以被用于構建各種濾波器，包括低通濾波器、高通濾波器、帶通濾波器等。這些濾波器在信號處理和通信系統中起到關鍵作用。

4.3 比較器

運算放大器可以用作比較器，將兩個輸入信號進行比較，并輸出高電平或低電平的結果。這在模擬電路和數字電路中都有應用。

4.4 積分器和微分器

通過合適的反饋網絡，運算放大器可以實現信號的積分和微分，用于實現信號處理中的積分運算和微分運算。

運算放大器作為電子電路中的基礎組件，在各種應用中都發揮著關鍵作用。通過充分理解運算放大器的基本構造、理想特性以及運算過程，工程師能夠更好地設計和應用運算放大器，以滿足各種電路設計的需求。在實際應用中，選用適當型號的運算放大器并合理設計反饋網絡，能夠發揮運算放大器的最佳性能，提高整個系統的穩定性和可靠性。如需采購運算放大器、申請樣片測試、BOM配單等需求，請加客服微信：13310830171。
