隨著光伏發電在全球的迅猛發展，安全問題成為備受關注的焦點，其中最引人矚目的是由直流拉弧引起的電氣火災。直流拉弧是電路斷點處因擊穿空氣而產生的持續火花，而在光伏系統中，這種持續的電弧可能升高溫度，進而引發火災。

拉弧故障的原因多種多樣，包括接點松脫、接觸不良、線纜老化、極端故障天氣以及惡劣環境等，而且這些問題通常很難被及時檢測。電弧檢測及阻斷技術因此備受期望，它能夠在電弧產生時迅速識別并切斷，從而避免電弧高溫導致的火災，確保光伏系統的安全。然而，在AFCI系統設計中存在一系列難題，如逆變器開關電源噪聲、多變的天氣，以及快速關斷設備的載波通信頻率與光伏系統中的PLC通信頻率重合造成的干擾等。

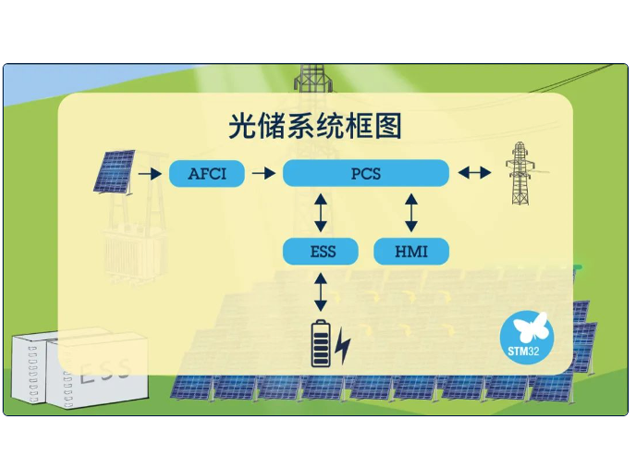

為解決這些問題，STM32推出了交鑰匙的解決方案，助力客戶快速實現電弧檢測產品的開發。基于STM32+AI的AFCI方案通過在信號采集部分的逆變器輸入端的互感器，將信號輸入到AFCI檢測板。當神經網絡模型檢測到故障后，通過通信接口告訴關斷設備切斷故障，并向主控單元報告實時拉弧狀況。

在STM32的產品線中，STM32G4和STM32H7兩個系列都具有快速、高精度ADC，可滿足拉弧檢測的要求，只是在檢測速度和精度上有所差異。其中，STM32G474是主頻170MHz的Cortex-M4內核MCU，擁有5個4MSPS的12位ADC；STM32H7A3是主頻280MHz的Cortex-M7內核MCU，有2個3.6MSPS的16位ADC；STM32H723是主頻550MHz的Cortex-M7內核MCU，具備2個3.6MSPS的16位ADC和1個5MSPS的12位ADC；STM32H743是主頻480MHz的Cortex-M7內核MCU，搭載3個3.6MSPS的16位ADC。

為了方便客戶快速上手，意法半導體還提供了拉弧檢測的硬件評估板。電弧檢測及阻斷技術成為光伏發電安全的衛士，而STM32則為實現這一目標提供了堅實可靠的技術支持。光伏系統的安全將在STM32電弧檢測技術的守護下得到更為可靠的保障。如需數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
