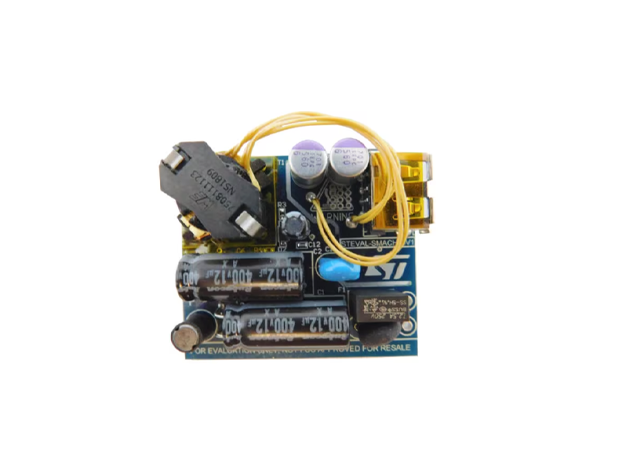

STMicroelectronics的STEVAL-SMACH15V1 USB適配器評估板基于STCH03離線PWM控制器，專為低待機功率適配器設計。該控制器結合了高性能低壓PWM控制器芯片和650 V HV啟動單元，提供恒定輸出電流調節（CC）。此外，它還具有極低的靜態電流和突發模式管理功能，可將無負載條件下的輸入功耗降至低于15 mW。該評估板還配備了輸出過電壓保護（OVP）、過熱保護（OTP）、啟動暫停模式保護（用于變壓器飽和或次級二極管失效時），以及輸出短路時限制平均輸出電流的輸出欠壓保護（UVP）。此外，該適配器滿足節能標準（EuCoC rev.5 – Tier 2和DOE USA的EPS）和EN55022 B類傳導噪聲排放規定。其小巧的外形和USB輸出連接器使其成為手機、平板和其他手持式設備的理想選擇。

TEVAL-SMACH15V1 USB適配器評估板功能概述：

- 交流電源輸入電壓：90 VAC-265 VAC

- 電源頻率：50 Hz，60 Hz

- 輸出電壓：5 V ±5%

- 輸出電流：3.1 A

- 額定輸出功率：15 W

- 待機輸入功率@230VAC：15 mW

- 激活模式效率：81.84%

- EMI：根據EN55022 B類

- ESD抗噪測試：符合IEC 61000-4-2

- 浪涌抗噪測試：符合IEC 61000-4-5

- 突發抗噪測試：符合IEC 61000-4-4

- 環境工作溫度：50 °C

- 小型尺寸：44x35x15 mm

TEVAL-SMACH15V1 USB適配器主要產品優勢：

1. STCH03 - 高效穩壓器

   - 支持三種不同的模式，優化導通和開關損耗，最大限度降低輸出功耗

   - 提供多種保護功能，包括OVP、OTP、啟動暫停模式保護和UVP

2. STD7N80K5 - 800V功率MOSFET

   - N溝道800V, 0.95 Ω典型值功率MOSFET

   - 采用MDmesh K5系列技術，確保最佳效率、穩健性與安全裕度

3. FERD20U50DJF整流器

   - PowerFLAT? 5x6封裝，用于次級側整流

   - 基于專有工藝，具有更低的VF和更好的對漏電流的控制

如需以上產品的數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

STEVAL-SMACH15V1 USB適配器評估板基于STCH03離線PWM控制器，提供了高效能和多種保護功能，適用于多種應用場景。
