EVLSTCH03-45WPD評估套件:USB-PD協議下的高效隔離式AC/DC電池充電器解決方案

來源：意法半導體代理商| 發布日期：2024-02-15 18:00:02 瀏覽量：

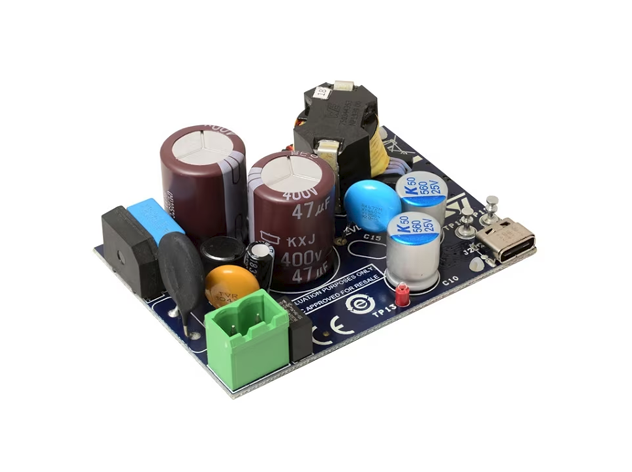

EVLSTCH03-45WPD評估套件是意法半導體一個完整的解決方案，旨在實現隔離式AC/DC電池充電器在USB-PD協議下的運行。該套件包含所有必要的組件，并提供了專用文檔中的板說明和報告。

評估套件需要連接至交流電源，因此僅適合熟練人員使用。同時，板必須使用經認證的USB-C線纜連接至需要充電的設備（sink設備），并通過標準交流纜線連接至（隔離）電源。通過sink設備，可以將輸出電壓和特性傳輸至板。用戶可以使用大量的USB-PD測試儀，以形成特定的電壓/電流組合。此外，可使用圖形用戶界面(STSW-STUSB005)和通用電子狗(EVAL-SCS003V1)來定制AC適配器輸出電源配置文件。

該評估套件采用了SRK1000B自適應同步整流控制器作為次級側整流的基礎。借助STCH03和SRK1000B控制器的智能功率管理，以及用于同步整流的STF10NL80K5 MDmesh K5初級MOSFET和STL90N10F7功率MOSFET，整個輸出功率范圍上的應用效率非常高。

評估套件的主要產品優勢包括：

- STCH03 - 用于低待機功率適配器的離線PWM控制器

- SRK1001 - 自適應同步整流控制器，用于反激轉換器

- STUSB4761 - 獨立USB PD控制器，帶面向AC/DC應用的集成式CC/CV

如需以上產品數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

評估套件的所有特性包括USB-IF認證、USB Type-C PD 3.0參考、PD輸出配置文件、最大效率、空載消耗、能效滿足要求、安全性符合標準、EMI符合標準等。EVLSTCH03-45WPD評估套件為實現USB-PD協議下的高效隔離式AC/DC電池充電器提供了完整的解決方案，適用于各種應用場景。
