升余弦濾波器（Raised Cosine Filter）是數字通信領域中常用的一種濾波器，具有良好的抗干擾性和抗噪聲性能。在通信系統中，信號的傳輸往往需要經過調制、解調等過程，升余弦濾波器在這一過程中扮演著關鍵的角色。電子元器件現貨供應商-中芯巨能將為您介紹升余弦濾波器的工作原理、滾降系數以及沖激響應表達式。

升余弦濾波器工作原理

升余弦濾波器主要用于數字通信系統中，其基本原理是通過對信號進行調制和解調來實現信息的傳輸。在調制階段，將數字信號轉換為模擬信號，并在信號的頻譜中產生一定的帶寬。為了減小帶寬，降低傳輸誤碼率，通常在調制信號之前會經過升余弦濾波器的處理。

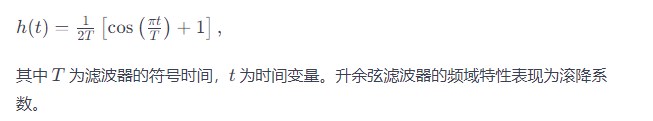

升余弦濾波器的設計思想是通過濾除頻譜中的高頻分量，使信號的主要能量集中在低頻部分。其濾波過程采用升余弦函數作為濾波器的響應函數，其數學表達式為：

升余弦濾波器滾降系數

滾降系數（Roll-Off Factor）是升余弦濾波器設計中一個重要的參數，通常用 \( \alpha \) 表示。它決定了升余弦濾波器的頻域特性，即在濾波器截止頻率處的降低率。

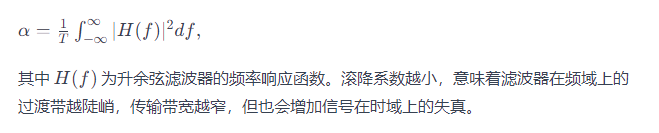

滾降系數的定義如下：

在實際應用中，通常將滾降系數取值為0.35、0.5或0.75，具體取值取決于通信系統的要求和特性。

升余弦濾波器沖激響應表達式

升余弦濾波器的沖激響應表達式描述了濾波器對瞬時輸入信號的響應。通過對濾波器的沖激響應進行 Fourier 變換，可以得到頻率響應。升余弦濾波器的沖激響應表達式為：

這個表達式中包含了兩個關鍵部分：第一部分是 \( \text{sinc} \) 函數，它負責頻域中心部分的衰減；第二部分是 \( \cos \) 函數，它控制了頻域過渡帶的特性。

升余弦濾波器應用與意義

升余弦濾波器廣泛應用于數字通信系統中，尤其是在調制與解調過程中。其主要意義包括：

1. 頻譜形狀的調整： 通過升余弦濾波器，可以調整信號的頻譜形狀，使其適應通信信道的特性，降低誤碼率。

2. 抑制高頻噪聲： 升余弦濾波器在設計上能夠有效地抑制高頻噪聲，提高通信系統的抗干擾性能。

3. 符號間干擾的降低： 升余弦濾波器還有助于降低符號間干擾，提高通信系統的可靠性。

4. 帶寬控制： 通過滾降系數的調整，可以控制濾波器的帶寬，適應不同的通信需求。

升余弦濾波器作為數字通信領域中的一項關鍵技術，其工作原理、滾降系數和沖激響應表達式的深入理解對于通信系統的設計與優化至關重要。如需采購芯片、申請樣片測試、BOM配單等需求，請加客服微信：13310830171。
