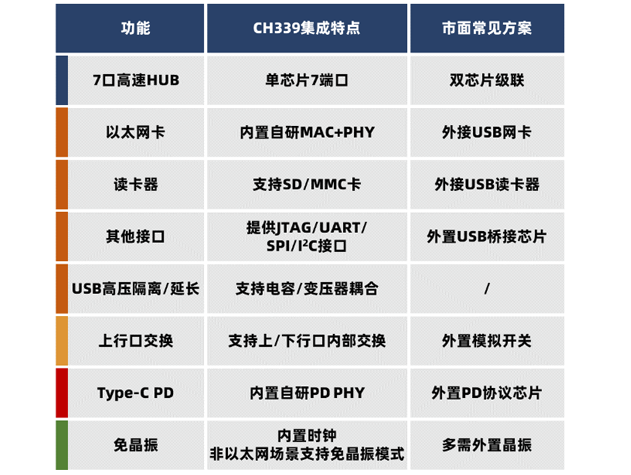

沁恒微電子推出的多功能HUB芯片CH339，以其卓越的特性成為連接領域的佼佼者。該芯片不僅支持USB轉以太網和高速讀卡器，而且在多個方面展現了出色的性能和靈活性。

USB轉以太網和高速讀卡器功能

CH339內置自研10M/100M以太網MAC+PHY，完美兼容IEEE 802.3 10BASE-T/100BASE-TX標準。其10M/100M自動協商功能，支持UTP CAT5E、CAT6雙絞線，并且具備Auto-MDIX功能，能夠自動識別正負信號線。同時，支持通過魔術包和網絡喚醒包等事件進行遠程喚醒，為用戶提供更便捷的使用體驗。此外，對IPv4/IPv6封包校驗提供全面支持，包括IPv4 TCP/UDP/HEAD和IPv6 TCP/UDP封包校驗的生成和檢查。CH339還支持SD卡和MMC卡，可將其轉換成標準的USB大容量存儲類設備，同時提供SDIO接口，兼容SD卡規范2.0和MMC規范4.5。

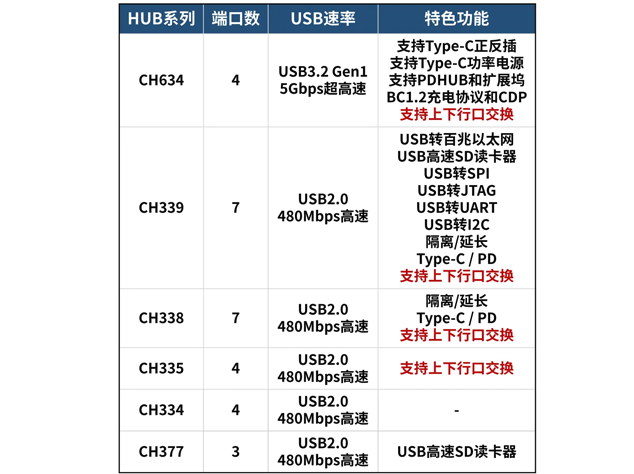

7端口USB2.0高速HUB

CH339在USB連接領域的表現更是引人注目，具備7端口USB2.0高速HUB功能。上行端口支持USB2.0高速和全速，而下行端口則支持USB2.0高速480Mbps、全速12Mbps和低速1.5Mbps。這種高性能的MTT模式支持7個下行口并發處理，確保數據傳輸?shù)难杆俸透咝А２糠中吞柛С稚闲锌诮粨Q，在非以太網場合可免晶振，體現了CH339的靈活性和多樣化應用。

USB轉常見接口及其他特點

CH339不僅僅是一個USB HUB芯片，更提供USB轉JTAG/UART/SPI/I2C等接口功能，為用戶提供了更多的連接選擇。支持USB隔離和延長，集成Type-C PD控制器及PD PHY，6kV增強ESD性能(Class 3A)。其工業級溫度范圍廣泛，可在-40~85°C的環境中穩定運行。多種封裝形式如QFN68、QFN32等，提供了更多的選擇空間，適用于不同的應用場景。

配套器件，防護更健全、方案更省心

CH339的功能進一步得到增強，搭配多款配套器件，為系統提供更加全面的防護和支持。其中CH318為高速USB信號隔離延長芯片，與CH339搭配可實現USB接口高壓隔離延長。CH213為帶限流功能低壓降理想二極管，提供了過流/短路/過溫/電源極性保護。CH217則是可調限流門限的USB配電開關芯片，具備過流/過溫/欠壓保護功能，且關斷時無反向電流。此外，CH412作為電子產品對外接口的ESD保護芯片，進一步確保整體系統的穩定性。

沁恒微電子CH339多功能HUB芯片憑借其出色的性能和全面的功能特性，成為連接解決方案的明星之一。不僅提供高速連接和數據傳輸，還通過配套器件加強了系統的防護，為用戶創造更加安全、高效的連接體驗。如需采購芯片、申請樣片測試、BOM配單等需求，請加客服微信：13310830171。
