CA-IF1169-Q1 是川土微電子推出的一款集成高速CAN收發器和兩路LDO的系統基礎芯片。該芯片符合 ISO 11898-2:2016 和 SAE J2284-1 至 SAE J2284-5 標準，支持高達 5Mbit/s 的 CAN FD 通信。內置兩路LDO，分別為系統微控制器和其他負載提供穩定的電源支持。代理銷售川土微電子旗下全系列IC電子元器件-中芯巨能為您提供CA-IF1169-Q1：產品特性、應用領域、典型應用框圖及產品規格書。

CA-IF1169-Q1產品特性

高速CAN FD數據傳輸：支持高達 5Mbit/s 的 CAN FD 數據傳輸，適用于高帶寬通信需求。

選擇性喚醒功能：支持 ISO 11898-2:2016 定義的 CAN 局部網絡選擇性喚醒，提高系統能效。

總線短路保護：支持 ±42V 的總線短路保護，適用于 12V 電池供電系統，確保系統安全。

自主總線偏置：內置自主總線偏置功能，提高通信穩定性。

雙LDO電源管理：

LDO(V1)：3.3V 或 5V 輸出電壓，250mA 電流，可通過外部 PNP 晶體管擴展輸出電流，為系統微控制器或其他負載供電。

LDO(V2)：5V 輸出電壓，150mA 電流，為 CAN 收發器和其他在板負載供電。

低功耗模式：

待機和休眠模式：支持低功耗的待機和休眠模式，休眠模式下典型功耗僅為 12.8µA。

遠程和本地喚醒：通過標準 CAN 喚醒序列或選擇性喚醒幀進行遠程喚醒，通過 WAKE 管腳進行本地喚醒。

保護和診斷功能：

SPI 接口：支持 16/24/32 位 SPI 接口，用于配置、控制和診斷。

驅動器顯性超時保護：內置驅動器顯性超時保護及診斷功能。

看門狗定時器：可配置的看門狗定時器，超時模式下逐周期喚醒。

過溫保護：過溫報警和關斷功能，確保芯片安全。

欠壓保護：BAT 管腳欠壓保護和恢復功能。

冷啟動診斷：通過 PO 和 NMS 位進行冷啟動診斷。

脈沖保護：供電管腳和 CAN 總線管腳可以承受 ISO 7637-3 定義的脈沖 1, 2a, 3a 和 3b。

模擬電路 ABIST：集成模擬電路 ABIST 和關鍵接口的 stuck 監測功能。

LIMP 輸出管腳：專用 LIMP 輸出管腳指示系統故障。

非易失性存儲器：具有兩次燒寫能力的非易失性存儲器，支持不同應用的上電和跛行模式配置。

工作溫度范圍：-55°C 至 150°C。

封裝形式：DFN20（wettable flank）。

CA-IF1169-Q1應用領域

車身電子：適用于車身控制系統，如車窗、門鎖、燈光等。

車載照明系統：支持智能照明控制，提高駕駛安全和舒適度。

智能輔助駕駛系統：用于高級駕駛輔助系統（ADAS），提升車輛智能化水平。

新能源汽車熱管理系統：支持電池管理和熱管理系統，確保車輛性能和安全。

車載傳感器：適用于各種車載傳感器，如溫度、壓力、位置傳感器等。

車載娛樂系統：支持車載娛樂系統，提供多媒體功能。

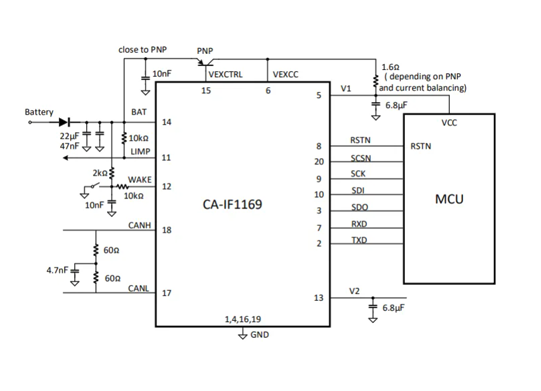

CA-IF1169-Q1典型應用

如需CA-IF1169-Q1產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
