PI3USB31532Q 是Diodes 公司一款 6:4 差分通道、雙向、10Gbps 交叉開關解決方案，代理銷售Diodes公司旗下全系列IC電子元器件-中芯巨能為您提供PI3USB31532Q產品介紹、特性、應用領域、引腳圖及功能框圖。


PI3USB31532Q產品介紹

PI3USB31532Q用于通過 USB Type-C® 連接器路由 USB 3.2 和/或 DP 2.1 信號。它支持一條 USB 3.2 Gen 2 通道、一條 USB 3.2 Gen 2 通道和兩條 DP 2.1 UHBR10 通道，或四條 DP 2.1 UHBR10 通道到 USB Type-C 連接器。

此外，AUX± 通道也切換到 USB Type-C 邊帶引腳 SBU1 和 SBU2。PI3USB31532Q 為高速信號和低功耗提供出色的信號完整性。

原廠渠道，一手貨源、不怕比價、承諾原廠原裝正品、一片起訂，極具競爭力的價格，歡迎貿易商和終端客戶詢價，客服微信： 13310830171。24小時采購熱線：133-1083-0171。

PI3USB31532Q特征

僅 USB 3.2 Gen 2 信號

一路 USB 3.2 Gen 2 信號和兩路 DP 2.1 UHBR10

DP2.1 UHBR10 四通道

• 六個差分通道到兩個/四個差分通道雙向交叉開關

• 10Gbps USB 3.2 Gen 2 超高速和 DP 2.1 UHBR10 切換到 USB Type-C 連接器

• 支持引腳控制或 I2C控制來配置開關

• 低插入損耗：-1.7dB @ 10Gb/s

• 回波損耗：-15dB @ 10Gb/s

• 串擾：-38dB @ 10Gb/s

• 關斷隔離：-22dB @ 10Gb/s

• -3dB帶寬：8.3GHz

• 將以下其中一項復用至 USB Type-C 連接器：

• 在 DP 2.1 UHBR10 運行時，AUX+ 和 AUX- 切換至 SBU 引腳

• 電源：3.3V

• AEC-Q100 2 級，-40°C 至 105°C

• 完全無鉛且完全符合 RoHS 標準（注 1 和 2）

• 不含鹵素和銻。 “綠色”設備（注3）

• PI3USB31532Q 適用于需要特定變更控制的汽車應用；該部件符合 AEC-Q100 標準和 PPAP 要求，并在通過 IATF 16949 認證的工廠生產。

• 包裝（無鉛和綠色）：

• 40 觸點，TQFN (ZLC)

PI3USB31532Q應用領域

• 智能座艙

• 后座娛樂系統(tǒng)

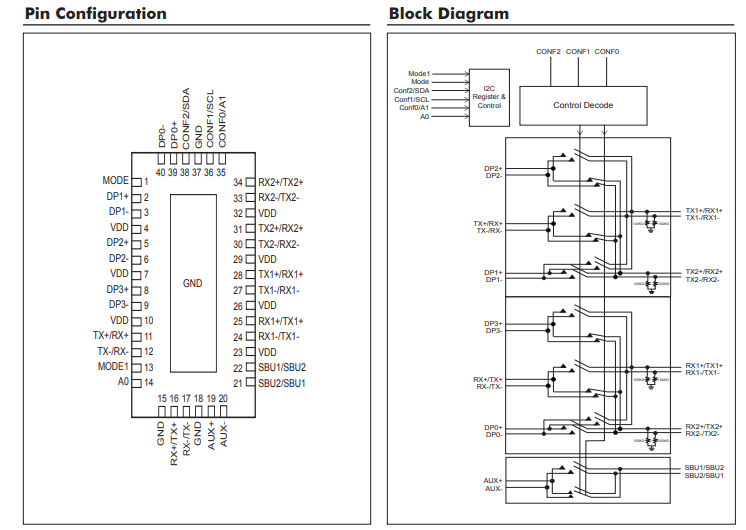

PI3USB31532Q引腳圖及功能框圖
