在眾多電力系統中，如工廠自動化、樓宇自動化、電動汽車、汽車電子、航空電子、醫療設備以及商業設備等領域，隔離式DC-DC轉換器的使用極為普遍。其原因主要?dú)w結為以下三點：安全防護、避免接地環路干擾及電平轉換的需求。

安全第一

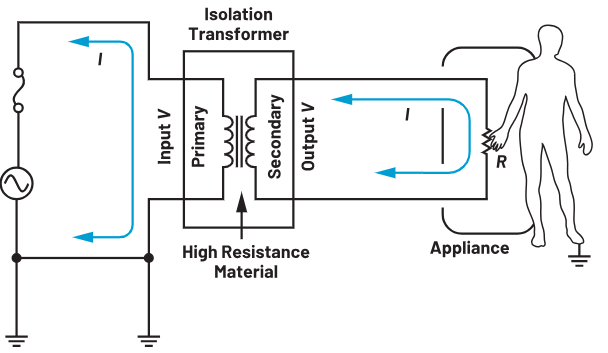

對于工程師而言，確保電力系統的安全性是設計過程中的首要任務。采用隔離式DC-DC轉換器可以有效防止因浪涌電流導致的設備損壞，并保護操作人員免受主電源的潛在威脅。以一個典型的主電源與次級隔離的電力系統為例（圖1），如果缺少適當?shù)陌踩綦x措施，在雷擊等極端情況下，異常高的浪涌電壓可能會通過設備直接沖擊到操作人員，造成嚴重后果。然而，通過合理的隔離柵設計，可以將危險的浪涌能量引導回主接地，從而避免其流向操作人員，極大地提升了系統的安全性。

圖1

消除接地環路隱患

在大型或復雜的系統設計中，不同區域之間往往存在接地電位差，這可能導致破壞性的接地環路形成。隔離技術的應用能夠有效地解決這一問題，不僅阻止了接地環路的產生，還實現了數字噪聲與精密模擬系統的隔離（圖2）。這對于需要高精度信號處理和抗干擾性能的工程領域尤為重要，例如醫療設備和測量?jī)x器的設計。

圖2

實現靈活的電平轉換

在由多條電源軌組成的復雜系統中，為了生成多個隔離正向和/或負向輸出電壓，通常會使用隔離式DC-DC轉換器進行電平轉換。這種做法提供了極大的靈活性，使得系統設計師可以根據實際需求定制不同的電壓等級，滿足各種應用場景下的電氣規格要求。尤其是在多電壓層級共存的現代電子系統中，合理運用隔離式DC-DC轉換器成為了優化電路布局、提高能效的關鍵策略之一。

無論是在提升系統安全性、減少電磁干擾還是在實現多樣化電平轉換方面，隔離式DC-DC轉換器都扮演著不可或缺的角色。隨著技術的進步和應用領域的拓展，掌握并精通這一技術將成為每一位工程師職業發展中的一項重要技能。通過對隔離原理的深入理解和實踐探索，工程師們能夠在各自的專業領域內創造出更加安全、穩定且高效的解決方案。
