瑞薩電子F5701毫米波上/下變頻器 24.25GHz 至 29.5GHz中文資料

來源：中芯巨能：提供選型指導+現貨供應+技術支持| 發布日期：2024-05-15 18:00:01 瀏覽量：

F5701 是瑞薩電子的第二代毫米波上/下轉換器。它針對 n257/n258/n261 頻段的 5G 波束成形應用進行了優化，并在射頻性能和功能方面提供了多項升級。該器件利用具有低側本振 (LO) 注入的實中頻外差架構，將 2.5GHz 至 6GHz IF 信號轉換為跨越 24.25 GHz 至 29.5 GHz 頻譜的 5G NR FR-2 頻段。瑞薩電子代理商-中芯巨能為您提供F5701中文資料，內容包含F(xiàn)5701產品特性、功能框圖及訂購型號。

F5701產品特性

該器件的兩個連續片上 LO 倍頻器可產生 2 倍或 4 倍的凈倍頻系數，從而緩解了外部 LO 饋電要求。所有 RF、IF 和 LO 端口均采用單端 50Ω 阻抗，以便于集成到信號路徑中。

F5701 通過先進的高速 SPI 協議進行控制，并采用 4.0 × 4.5mm、49-BGA 封裝。其額定工作溫度范圍為 -40°C 至 95°C。

射頻范圍：24.25GHz 至 29.5GHz

中頻范圍：2.5GHz 至 6GHz

兩個集成 LO 倍頻器

采用 DAPTM 技術擴展 TX 輸出功率

LO 泄漏和鏡像抑制的增強校準

工作溫度 (TA) 范圍：-40°C 至 +95°C

4.0 × 4.5mm，49-BGA 封裝

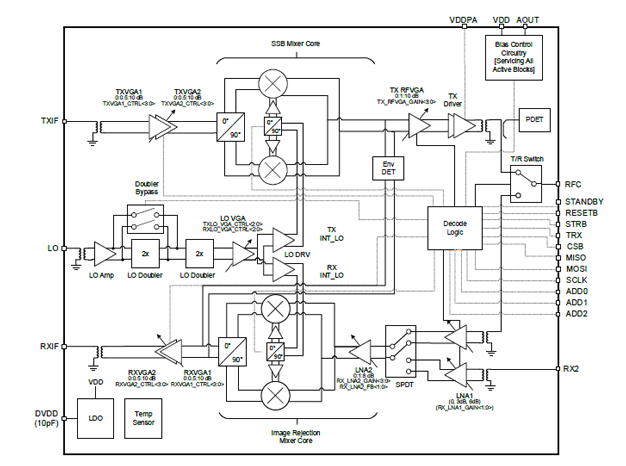

F5701功能框圖

F5701功能框圖

F5701訂購型號

RA81F5701GAVG#BC0

RA81F5701GAVG#HC0

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
