AD7293是ADI(亞德諾)一款高度集成的漏極電流控制器，專為功率放大器（PA）監控和控制設計。它集成了電流、電壓和溫度監控功能，并提供了一個SPI兼容接口，所有這些特性都被整合到一個單芯片解決方案中，以簡化系統設計并提高效率。代理銷售ADI亞德諾旗下全系列IC電子元器件-中芯巨能為您AD7293：產品特點、應用領域、引腳圖及可選型號。

AD7293產品特點

4通道12位SAR ADC：用于精確地進行模擬信號到數字信號轉換，能夠監控內部溫度傳感器，并支持外部二極管溫度傳感器輸入。

8個12位DAC：包括四個雙極性和四個單極性DAC，其輸出范圍可通過外部引腳配置，適用于多種應用需求。

內置溫度傳感器：具有±1.25°C精度的內部溫度傳感器，以及兩個用于外部溫度傳感器的輸入，精度達到±1.1°C。

高端電流檢測放大器：配備四個高精度的電流檢測放大器，增益誤差僅為±0.1%，用于測量外部分流電阻上的電流。

GPIO和報警功能：包含八個通用輸入/輸出(GPIO)引腳和限值寄存器，支持報警功能。

電流控制器：具備四個獨立的閉環漏極電流控制器，可設置成工作在不同的電流設定點斜坡時間。

PA保護機制：內建了針對耗盡型和增強型功率放大器的保護、時序和報警功能。

靈活的電源和接口選項：支持廣泛的電壓范圍（4 V至AVSS + 60 V），并且SPI接口兼容1.8 V、3 V和5 V邏輯電平。

AD7293應用領域

AD7293 主要應用于需要精密監控和控制的場景，如GaN和GaAs功率放大器的監控和控制、基站功率放大器，以及其他要求嚴格監控和控制系統健康狀態的應用場合。

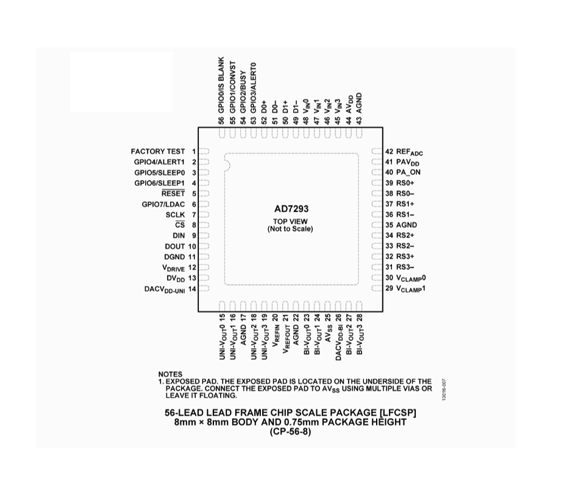

AD7293引腳圖

AD7293可選型號

AD7293BCPZ

AD7293BCPZ-RL
