在現代工業自動化和精密測量領域，高效、可靠的數模轉換技術對于確保數據采集與信號處理的準確性至關重要。江蘇潤石最新推出的RS1320是一款專為這些需求設計的單通道12位數模轉換芯片。該芯片不僅具備低功耗特性，還支持多種通信接口，如SPI、QSPI、Microwire和DSP等，能夠靈活應用于各種工業現場的數據采集、儀器儀表測量設備及分析裝置中。

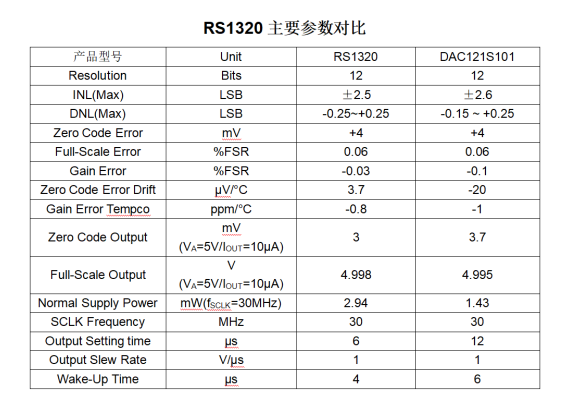

RS1320主要參數

RS1320基于市場主流產品，并針對用戶的具體應用場景進行了多項關鍵性能指標的優化，以滿足更廣泛的應用需求。其主要改進包括進一步降低了線性誤差、零碼誤差溫漂、增益誤差以及增益誤差溫漂，同時在保證低功耗的前提下提升了轉換速率并縮短了輸出電壓建立時間。以下是RS1320的一些具體參數特點：

保證輸出單調性：在整個工作范圍內保持穩定的輸出特性，避免因非線性導致的數據失真。

內置緩沖器，軌對軌電壓輸出：提供更加穩定和平滑的模擬電壓輸出，適用于需要精確控制的場合。

上電輸出零電壓：確保系統啟動時不會產生不必要的初始脈沖或噪聲干擾。

極低功耗：典型工作條件下，RS1320僅消耗1.17mW（3.6V供電）至2.94mW（5.5V供電），顯著延長了電池供電設備的工作壽命。

高精度：積分非線性誤差（INL）為-0.7LSB/+1.2LSB；微分非線性誤差（DNL）為-0.1LSB/+0.2LSB，確保了良好的線性度和分辨率。

低偏移誤差：零碼誤差僅為1.3mV，滿量程誤差不超過-0.01%FS，提供了非常高的絕對精度。

快速響應：輸出電壓建立時間為6μs（@CL=500pF），能夠在短時間內完成從數字信號到模擬信號的轉換，適應高速動態變化的應用場景。

寬溫度范圍：支持擴展級工業溫度范圍（-40°C ~ 125°C），適用于嚴苛環境下的長期穩定運行。

豐富的接口支持與兼容性

為了便于集成和使用，RS1320集成了標準SPI數據接口，簡化了與微控制器或其他處理器之間的通信過程。此外，它采用標準SOT23-6封裝，管腳定義完全兼容DAC121S101，使得工程師可以輕松地將現有設計升級到更高性能的新器件上，無需大幅改動硬件布局。

RS1320兼容DAC121S101:
