在現代汽車電子系統中，電動座椅、尾門模塊和車身系統等應用對驅動方案提出了更高的要求。為了滿足這些需求，帝奧微推出了DIA58104/8多通道半橋預驅系列，為汽車直流電機提供了簡單、緊湊且具成本效益的解決方案。代理銷售帝奧微旗下全系列IC電子元器件-中芯巨能將詳細介紹DIA58104/8的功能特點及其在汽車電子中的應用優勢。

DIA58104/8概述及特性

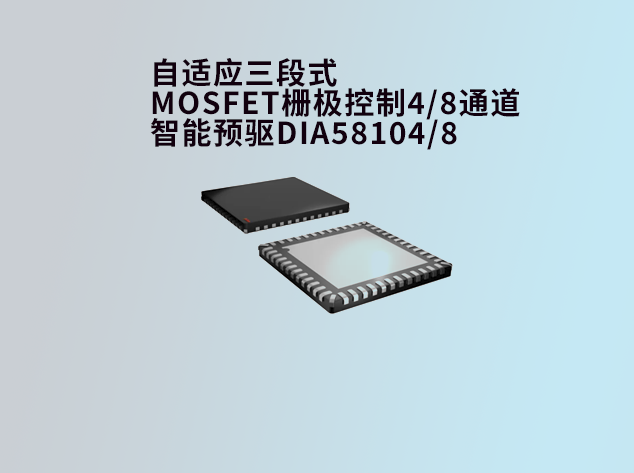

DIA58104/8是一款專為汽車應用設計的多通道半橋預驅IC，采用7mm x 7mm的QFN封裝，可控制多達8個半橋（最多16個n溝道MOSFET）。其寬輸入電壓范圍為6V至28V（最大絕對值40V），適用于多種車載電源環境。該系列支持24位SPI通信，提供廣泛的診斷功能，包括監控電源電壓、電荷泵電壓、溫度警告和過熱關斷等，確保系統的穩定性和安全性。

強大的保護與診斷功能

DIA58104/8具備全面的保護和診斷功能，使其在復雜的工作環境中表現優異。每個柵極驅動器均能監控外部MOSFET的漏源電壓（VDS），以檢測硬短路情況，并通過集成的電流感應放大器實現可配置的軟短路檢測。這種硬件保護機制獨立于任何軟件措施，能夠在出現異常時迅速響應，避免設備損壞。

此外，該產品還具有獨特的睡眠模式保護功能，可配置為制動模式，防止電機在非工作狀態下意外移動。自動補償功能減少了應用中的軟件工作量，縮短了開發周期，特別適合占空比極低或極高情況下的應用。

優化的EMC性能與功耗平衡

DIA58104/8采用了自適應三段式MOSFET柵極控制技術，實現了EMC性能與功耗之間的良好平衡。多級壓擺率控制進一步調整了EMC性能，降低了電磁干擾。同時，在PWM模式下，開關損耗也得到了顯著減少，提高了整體效率。

該芯片還集成了兩個增益可調的電流檢測放大器，支持高壓側、低壓側和負載相線上的電流采集，增強了系統的靈活性和準確性。四個PWM接口可用于上管或下管，支持主動同步續流，頻率高達100kHz，滿足高精度控制的需求。

廣泛的應用場景

DIA58104/8的目標應用包括汽車直流電機，如電動座椅模塊、尾門模塊和車身系統電動閉合模塊等。其強大的功能和可靠性使其成為這些應用場景的理想選擇。

例如，在電動座椅模塊中，DIA58104/8能夠精確控制座椅電機的位置和速度，提供平穩的操作體驗。對于尾門模塊，它能夠確保尾門的平穩開合，提升用戶的使用感受。而在車身系統電動閉合模塊中，該芯片的多重保護功能有效防止了因誤操作或異常情況導致的設備損壞。

其他特性與標準

除了上述功能外，DIA58104/8還支持負載的雙電源供電，提供了電池反接保護MOSFET的輸入控制。完整的保護和診斷功能，如過溫預警和關斷、電源的過壓/欠壓檢測等，進一步提升了系統的可靠性和安全性。

該產品符合AECQ-100 Grade 1標準，適用于嚴苛的汽車環境。QFN-48封裝（7mm x 7mm）不僅節省了空間，還簡化了PCB布局設計，降低了制造成本。

結論

總之，DIA58104/8憑借其高度集成的設計、卓越的性能和豐富的功能，成為汽車電子領域的重要組成部分。無論是電動座椅、尾門模塊還是其他車身系統，DIA58104/8都能提供精準的控制和高效的保護措施。隨著技術的不斷進步，DIA58104/8將繼續推動更多領域的創新與發展，助力實現更安全、更可靠的汽車電子系統。無論是在科學研究還是工業生產中，它都展示了其不可替代的價值。如需DIA58104/8產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
