英飛凌EasyBRIDGE模塊是一款標稱電流為50A、重復反向電壓峰值為1600V的三相整流橋，該模塊配備了TRENCHSTOP? IGBT 7芯片用于斬波制動。這一產品不僅在性能上有所提升，還提供了多種配置選項，以滿足不同應用場景的需求。代理銷售英飛凌旗下全系列IC電子元器件-中芯巨能為您提供英飛凌50A 1600V帶斬波制動的三相整流橋模塊詳解，附原理圖。

產品概述

這款50A 1600V帶斬波制動的三相整流橋模塊是Easy產品組合的新成員，具有顯著的技術優勢和廣泛的應用潛力。以下是幾款相關器件的具體型號：

DDB6U50N16W1R：采用焊接針設計。

DDB6U50N16W1RP：預涂熱界面材料（TIM）并采用焊接針設計。

DDB6U50N16W1RP_B11：預涂TIM，并使用PressFIT壓接針設計。

這些模塊均具備50A的標稱電流和1600V的重復反向電壓峰值，適用于緊湊型變換器設計。

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

產品特點

這款三相整流橋模塊的主要特點包括：

高電流與電壓規格：標稱電流為50A，重復反向電壓峰值為1600V，使其能夠應對高壓大電流的應用場景。

先進的IGBT技術：采用TRENCHSTOP? IGBT 7芯片作為制動斬波器，這種微溝槽技術IGBT7具有較低的通態電壓VCE(sat)，從而提高了能效。

靈活的熱管理選項：提供帶或不帶預涂熱界面材料（TIM）的版本，用戶可以根據具體需求選擇合適的熱管理方案。此外，該模塊可以與其他12毫米高度的模塊產品組合使用，實現更緊湊的設計。

平臺化設計：基于平臺的設計使得三相橋的功率擴展更加便捷，有助于實現緊湊型變換器設計。

應用價值

這款整流橋模塊在多個方面展現了其應用價值：

低通態電壓VCE(sat)：得益于微溝槽技術IGBT7，模塊具有更低的通態電壓，從而減少了能量損耗，提升了系統效率。

緊湊型設計：模塊的緊湊設計使得其非常適合于空間有限的應用場合，如伺服驅動器中的整流。

易于集成：基于平臺的設計簡化了功率擴展過程，使得工程師能夠更快地完成系統設計和調試工作。

目標應用與領域

該模塊主要應用于以下領域：

輔助變頻器：適用于需要高效整流和制動功能的工業輔助變頻器。

空調電機驅動器：能夠有效提高空調系統的能效，減少能耗。

伺服驅動器：特別適合于伺服驅動器中的整流應用，提升系統的響應速度和控制精度。

通過這些應用，模塊展示了其在提高能效、降低能耗以及提升系統性能方面的巨大潛力。

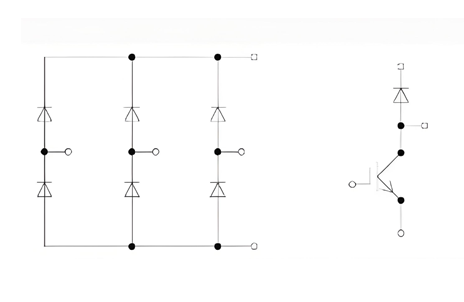

原理圖
