在現代電力電子系統中，高效的DC-DC轉換是實現高性能、高可靠性電源設計的關鍵。面對多樣化應用場景對電壓、電流和功率密度的不同需求，工程師通常采用降壓、升壓、半橋或全橋等拓撲結構來滿足系統要求。其中，半橋拓撲因具備良好的效率表現和成本控制優勢，在高電壓、大電流應用如電機控制、太陽能逆變器以及車載充電系統中尤為常見。

半橋結構工作原理及關鍵組件選型

半橋電路通過兩個開關器件（如MOSFET或IGBT）交替導通，將輸入直流電壓傳輸至負載或變壓器側。為確保高效切換并防止上下橋臂同時導通引發直通故障，必須使用高性能的柵極驅動器IC來精確控制開關行為。

在選擇柵極驅動器時，需重點考慮以下參數：

高端電壓耐受能力：驅動器需支持高壓側MOSFET的完整電壓擺幅，并留有安全裕量；

共模瞬態抗擾度（CMTI）：用于抵御高頻開關引起的噪聲干擾；

峰值驅動電流能力：快速充放電以減少開關損耗；

死區時間控制：防止上下管同時導通，部分IC支持可調死區時間，提升系統靈活性。

LTC7063特性詳解：面向高可靠性的半橋驅動方案

ADI推出的LTC7063是一款專為高壓、大電流半橋應用設計的N溝道MOSFET柵極驅動器，其主要特性包括：

支持高達140V的輸入電壓；

自適應擊穿保護功能，監控開關節點電壓并動態調整輸出信號，避免上下管交叉導通；

浮地架構設計，高端和低端驅動器均可承受高達±10V的地偏移，顯著增強抗噪能力；

可編程死區時間控制，通過DT引腳設置默認值（32ns）或最大值（250ns），提升系統魯棒性；

內置多重保護機制，如熱關斷、欠壓/過壓保護，確保長期運行穩定性；

采用散熱增強型封裝，有效應對高功耗場景下的熱管理問題。

典型應用：基于LTC7063的2:1降壓轉換器設計

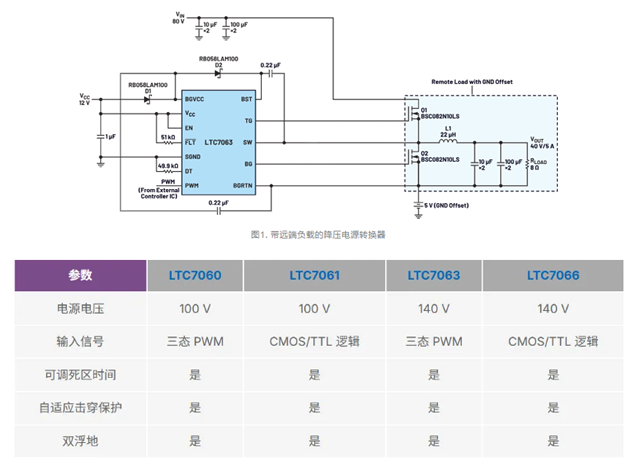

圖1展示了一個使用LTC7063構建的2:1降壓轉換器，輸入電壓范圍可達80V，輸出為? VIN，最大負載電流5A，適用于遠端負載供電場景。該設計利用BST-SW和BGVCC-BGRTN自舉供電方式，無需額外隔離電源，簡化了PCB布局并降低了成本。

PWM控制器通過三態邏輯信號控制高端與低端MOSFET的互補導通，內置滯回機制防止誤觸發。使能引腳（EN）可用于外部控制驅動輸出狀態。波形測試顯示，該電路具有良好的動態響應和穩定的輸出電壓。

此外，通過在DG引腳添加外接電阻，可進一步優化上升沿速度；FLT引腳提供開漏輸出接口，用于指示過溫、欠壓、浮空電壓異常等故障狀態，便于系統集成與狀態監測。

總結

LTC7063憑借其高壓耐受、雙浮地驅動架構、自適應擊穿保護與可調死區時間等創新特性，成為適用于工業、汽車與通信領域高壓半橋應用的理想柵極驅動解決方案。它不僅提升了系統效率與穩定性，也為工程師提供了更高的設計自由度和更強的抗干擾能力。對于需要兼顧性能與可靠性的高功率DC-DC轉換項目而言，LTC7063無疑是一個值得優先考慮的核心元件。如需LTC7063產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
