AP68255Q/AP68355Q 作為Diodes公司內部補償標準 DC-DC 降壓轉換器，默認開關頻率 300kHz，集成 500mΩ 高側功率 MOSFET，主打高效降壓轉換，同時滿足車載及多領域嚴苛應用需求。Diodes代理、原廠貨源-中芯巨能將從核心技術特性、可靠性設計及典型應用展開，為工程師選型提供技術參考。

一、核心技術與性能優勢

1. 高效轉換與控制特性

集成化設計：內置 500mΩ 高側功率 MOSFET，無需外部功率器件，簡化外圍電路，降低布板空間占用；默認 300kHz 開關頻率，兼顧轉換效率與元件選型靈活性，適配不同功率需求場景。

恒定導通時間（COT）控制：該控制方式實現三大核心優勢 —— 快速瞬態響應，可快速應對負載電流突變（如車載信息娛樂系統負載波動）；環路穩定性易實現，減少外部補償元件；低輸出電壓紋波，降低對后級電路的干擾，同時減少外部濾波元件數量，簡化設計流程。

2. EMI 優化與防護設計

EMI 抑制技術：采用專有柵極驅動器方案，在不影響 MOSFET 開關速度（導通 / 關斷時間）的前提下，有效抑制開關節點振鈴，大幅降低高頻輻射 EMI 噪聲，無需額外 EMI 濾波組件，適配車載、電信等對電磁兼容性要求高的場景。

全面保護功能：集成過流保護（OCP）與熱保護，OCP 可防止輸出短路或過載導致的器件損壞，熱保護在芯片溫度過高時觸發，保障長期穩定運行；同時支持 1.2V-50V 寬輸出電壓調節，輸入電壓范圍覆蓋 5V-80V，可適配不同輸入供電場景（如車載 12V/24V 系統、電信 48V 系統）。

3. 精度與電流能力

輸出精度：內置 2V±1.5% 參考電壓，確保輸出電壓精準度，滿足 FPGA、DSP 等對電源精度敏感的芯片供電需求；輸出電壓可在 1.2V-50V 范圍內靈活調節，適配多類負載電壓規格。

電流差異：兩款器件連續輸出電流不同 ——AP68255Q 為 2.5A，AP68355Q 為 3.5A，工程師可根據實際負載電流需求（如低功率信息娛樂模塊選 2.5A 款，高功率 FPGA 供電選 3.5A 款）靈活選型，避免算力冗余。

二、可靠性與行業適配

1. 車載級可靠性

符合 AEC-Q100 Grade 1 標準，工作溫度范圍 - 40℃至 125℃，耐受車載極端溫環境（如發動機艙附近高溫、冬季低溫）；ESD 防護性能優異，HBM ESD 分類 1C 級、CDM ESD 分類 C5 級，降低靜電損壞風險；同時提供 ISO26262 功能安全相關文檔，助力車載功能安全系統設計，適配汽車信息娛樂系統等車載場景。

2. 封裝與多領域應用

采用標準綠色 SO-8EP 封裝，兼容性強，便于批量生產與 PCB 布局；除車載領域外，還廣泛適配電信系統、分布式電源系統、家庭音頻設備、網絡系統等，可作為通用負載點（POL）電源轉換方案，為 FPGA、DSP、ASIC 等核心芯片提供穩定供電，也適用于消費電子產品的電源模塊設計。

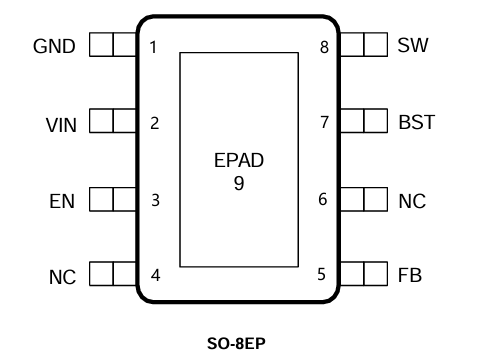

三、引腳圖

四、典型應用原理圖
