在多模數字接收器的設計中，模數轉換器（ADC）的性能直接影響到信號接收的質量和系統的整體性能。AD9680是ADI(亞德諾)一款專為高性能通信和多模數字接收器設計的雙通道、14位、1 GSPS模數轉換器，能夠滿足寬輸入帶寬、高采樣速率和低功耗的需求，為工程師提供了強大的信號處理能力。ADI亞德諾代理授權-中芯巨能為您提供AD9680技術參數詳解、引腳圖、可選型號及產品規格書

AD9680技術參數詳解

寬帶信號采樣與高性能設計

AD9680支持高達2 GHz的寬帶模擬信號采樣，能夠滿足多模數字接收器對高頻信號的采樣需求。其多級、差分流水線架構的雙通道ADC內核，結合片內緩沖器和采樣保持電路，為高采樣速率和出色的線性度提供了保障。此外，AD9680還集成了基準電壓源，簡化了設計流程，降低了外部元件需求。

強大的數字信號處理能力

AD9680的每個ADC通道都連接到兩個數字下變頻器（DDC），每個DDC最多包含五個級聯信號處理級，包括12位數控振蕩器（NCO）和四個半帶抽取濾波器。這種設計能夠有效降低數據速率，同時支持多頻段接收器的復雜信號處理需求。DDC模塊的靈活性使得工程師可以根據具體應用需求進行配置，優化信號處理流程。

此外，AD9680還具備快速超量程檢測功能，通過可編程閾值檢測器監控輸入信號功率。當輸入信號電平超過設定閾值時，快速檢測指示器會立即觸發，幫助工程師快速調整系統增益，避免ADC輸入端出現超量程現象，從而提高系統的穩定性和可靠性。

靈活的接口與配置選項

AD9680支持JESD204B（子類1）編碼串行數字輸出，用戶可以根據DDC配置和接收邏輯器件的通道速率需求，將高速串行輸出配置為1、2或4通道。這種靈活的配置方式能夠滿足不同系統架構的需求，優化數據傳輸效率。

同時，AD9680通過1.8 V至3.3 V三線式SPI接口控制各種產品特性和功能，包括靈活的掉電選項，能夠在需要時顯著降低功耗。這種接口設計不僅簡化了系統集成，還提高了系統的靈活性和可擴展性。

優化的性能指標

AD9680在1 GSPS采樣速率下，每通道的總功耗僅為1.65 W（默認設置），能夠滿足低功耗設計要求。其無雜散動態范圍（SFDR）和信噪比（SNR）表現卓越，分別達到85 dBFS（340 MHz）和65.3 dBFS（340 MHz，AIN = -1.0 dBFS），確保了高質量的信號處理能力。

此外，AD9680還具備出色的線性性能，包括±0.5 LSB的差分非線性（DNL）和±2.5 LSB的積分非線性（INL），以及低噪聲密度（-154 dBFS/Hz，1 GSPS），能夠有效減少信號失真，提升系統性能。

小尺寸封裝與高通道隔離

AD9680采用9 mm × 9 mm、64引腳無鉛LFCSP封裝，尺寸緊湊，適合高密度PCB設計。其2 GHz的可用模擬輸入全功率帶寬和95 dB的通道隔離/串?dāng)_性能，能夠有效避免通道間干擾，確保多頻段接收器的信號完整性。

AD9680應用領域

AD9680適用于多種多模數字接收器應用，包括但不限于：

通信：分集多頻段、多模數字接收器（3G/4G、TD-SCDMA、W-CDMA、GSM、LTE）。

通用軟件無線電：支持多種通信標準和頻段的靈活接收。

儀器儀表：高精度信號采集和分析。

DOCSIS 3.0 CMTS上游接收路徑：高效的數據傳輸和信號處理。

HFC數字反向路徑接收器：優化的信號接收和處理能力。

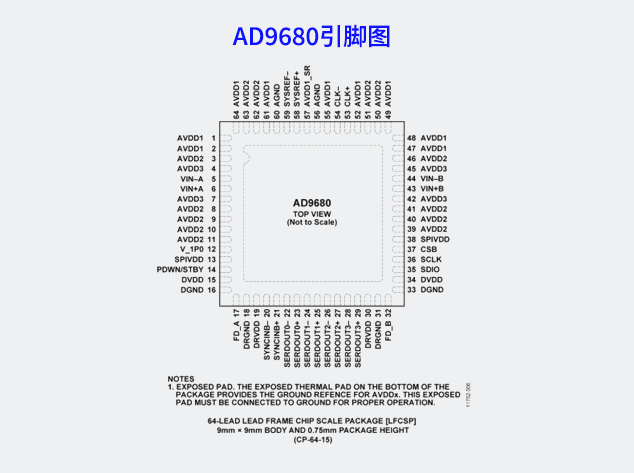

AD9680引腳圖

AD9680可選型號

AD9680BCPZ-820

AD9680BCPZ-1000

AD9680BCPZ-500

AD9680BCPZ-1250

AD9680BCPZRL7-820

AD9680BCPZRL7-500

AD9680BCPZRL7-1000

AD9680BCPZRL7-1250

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
