中微愛芯AiP74HC273是一款八位上升沿觸發的D型觸發器，具有獨立的D輸入和Q輸出，以及公共時鐘（CP）和主復位（MR）功能。該芯片能夠在CP的上升沿將Dn輸入端的狀態傳遞給對應的Qn輸出端，并且在MR輸入為低電平時強制所有輸出置為低，忽略時鐘或數據輸入狀態。這種特性使得AiP74HC273非常適合需要原碼輸出的應用，以及要求所有存儲元件共用時鐘和主復位的系統，如MOS微處理器或存儲器的理想緩沖器。中微愛芯

AiP74HC273主要特點

CMOS電平輸入：支持標準CMOS電平，確保與各種邏輯電路兼容。

通用時鐘與主復位：提供一個公共的時鐘輸入（CP）和主復位輸入（MR），可以同時控制所有八個觸發器的讀取和復位操作。

8個上升沿觸發的D型觸發器：每個觸發器都有獨立的數據輸入（Dn）和輸出（Qn），在時鐘信號的上升沿進行狀態更新。

寬工作溫度范圍：適用于-40℃至85℃的工作環境，保證了在不同應用場景下的可靠性。

多種封裝形式：提供SOP20、DIP20和TSSOP20三種封裝選擇，便于集成到不同的電路設計中。

AiP74HC273應用場景

AiP74HC273因其穩定的性能和多功能性，廣泛應用于以下領域：

微處理器系統：作為數據暫存和傳輸?shù)年P(guān)鍵組件，確保數據的準確性和同步性。

存儲器緩沖：用于提升數據讀寫的穩定性和速度，特別是在多通道數據處理環境中。

數字邏輯電路：構建復雜的數字控制系統，實現精確的數據管理和邏輯運算。

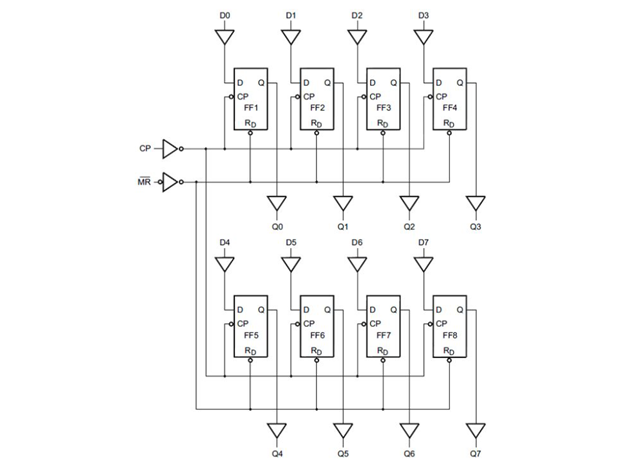

AiP74HC273功能框圖

AiP74HC273引腳圖

AiP74HC273訂購型號

AiP74HC273DA20.TB

AiP74HCT273DA20.TB

AiP74HC273SA20.TB

AiP74HCT273SA20.TB

AiP74HC273TA20.TB

AiP74HCT273TA20.TB

AiP74HC273SA20.TR

AiP74HCT273SA20.TR

AiP74HC273TA20.TR

AiP74HCT273TA20.TR

注：我司是中微愛芯代理商，如需采購、申請樣片測試、產品規格書等需求，請加客服微信：13310830171。

綜上所述，中微愛芯AiP74HC273以其可靠的觸發機制、靈活的控制方式和廣泛的適用性，成為眾多數字電路設計中的首選組件，特別適合需要高精度數據處理和同步控制的應用場合。
