DIO6156是一款同步降壓DC/DC轉換器，通過優化UVLO閾值與整體電源架構，為硅負極電池應用提供高效、穩定的供電解決方案。

DIO6156技術參數詳解

DIO6156是一款高集成度的同步降壓轉換器，支持最大3A持續輸出電流，輸入電壓范圍為2.7V至5.5V，其UVLO Falling值低至2V，能夠充分釋放硅負極電池在低電壓區間的剩余容量，顯著延長設備運行時間。該器件采用自適應恒定導通時間（COT）控制架構，結合集成的高邊26mΩ與低邊25mΩ RDS(ON)功率MOSFET，有效降低開關與導通損耗，在3A重載條件下轉換效率仍可超過92%，減少發熱，提升系統能效。

在輕載場景下，DIO6156支持通過SEL引腳選擇工作模式。在Auto模式下，中重載時以2MHz固定PWM頻率運行，確保高效率；輕載時自動切換至PSM（省電模式），靜態電流低至11μA，且效率保持在85%以上，適用于攝像頭待機、SSD休眠等間歇性工作負載。FPWM模式則保持恒定頻率，適合對噪聲敏感的應用。

輸出供電質量方面，DIO6156表現出色。在FPWM模式下，配合低ESR陶瓷電容，輸出紋波可控制在5mV左右，有效避免因電源噪聲導致的攝像頭畫面雜點或OLED顯示異常。即使在Auto模式下，其PSM階段的頻率跳變也經過優化，防止輕載時紋波突增，確保“潔凈”供電。

此外，DIO6156支持遠端反饋功能，可將FB引腳連接至負載端，補償PCB走線阻抗帶來的壓降，提升遠距離供電的電壓精度。其快速動態響應能力可在負載從5mA階躍至2A時保持輸出穩定，滿足高性能負載的瞬態需求。

DIO6156應用領域

器件采用1.5mm×1.5mm DFN-6封裝，配合2MHz高開關頻率，大幅縮小外部電感和電容尺寸，節省PCB布局空間，適用于高密度集成的手機、平板等便攜設備。

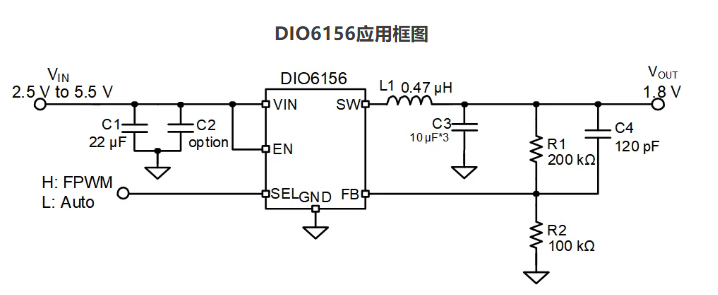

DIO6156應用框圖
