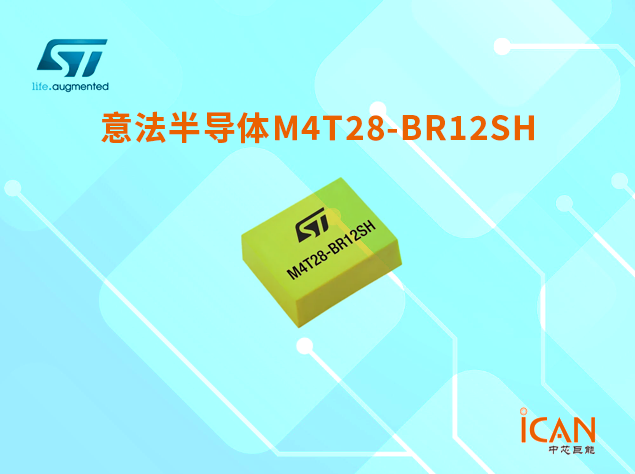

意法半導體推出的M4T28-BR12SH是一款專為串行實時時鐘（RTC）及非易失性TIMEKEEPER?表面貼裝SOIC封裝（28引腳和44引腳）設計的可拆卸鋰電池。這款產品采用了獨特的SNAPHAT?頂部設計，內置了電池和晶體振蕩器，可以在SOIC組件表面貼裝到PCB板之后輕松“卡入”。這種兩件式設計有效地保護了電池和晶體不受表面貼裝過程中高溫的影響。代理銷售意法半導體旗下全系列IC電子元器件-中芯巨能為您提供M4T28-BR12SH中文技術參數詳解及引腳圖。

M4T28-BR12SH中文技術參數詳解

主要功能

電源備份：為采用28或44引腳SNAPHAT SOIC封裝的串行實時時鐘、非易失性TIMEKEEPER以及監控器設備提供可靠的電池備份。

熱防護：通過將電池和晶體封裝在SNAPHAT頂部?jī)?nèi)，避免了它們直接暴露于表面貼裝工藝中的高溫環境。

簡易安裝：設計允許用戶在完成電路板上的其他組件焊接后，簡單地將SNAPHAT頂部“卡入”到位。

多種容量選擇：

M4T28-BR12SH 提供 48 毫安時的電池容量。

M4T32-BR12SH 提供 120 毫安時的電池容量，適用于需要更長備用時間的應用場景。

防錯設計：具有鍵插入機制，確保正確的組裝方向。

易于維護：可拆卸的設計便于更換電池，同時也方便了產品的回收處理。

環保封裝：采用無鉛封裝，并提供Ecopack?包裝選項，符合環保要求。

應用優勢

節省空間：緊湊的外形設計有助于減小整體系統尺寸。

高可靠性：由于電池和晶體被保護在外殼內部，提高了整個系統的可靠性和穩定性。

靈活應用：適用于各種需要實時時鐘和數據保持功能的場合，如汽車電子、工業控制、醫療設備等。

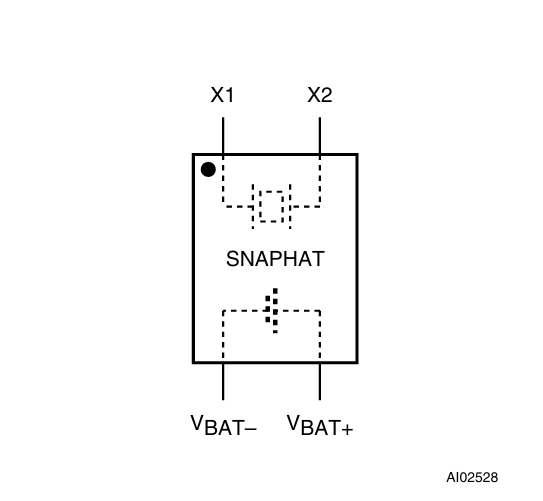

M4T28-BR12SH邏輯圖

M4T28-BR12SH不僅提供了高效的電源解決方案，還簡化了生產和維護流程，是現代電子產品設計中一個非常實用的選擇。無論是從性能還是從使用便利性來看，它都是一個值得信賴的產品。如需M4T28-BR12SH產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
