NCP1377BDR2G中文介紹

1、簡介

NCP1377 組合了真正的電流模式調制器和去磁化檢測器，確保了任何負載/線路條件下的完全邊界/臨界導通模式，且具有最小的漏極電壓開關（準諧振運行）。由于其內在的跳過周期功能，該控制器可在電源要求降至預先確定的水平后立即進入突發模式。因為這發生在低峰值電流處，所以不會聽到噪聲。對于 NCP1377，一個內部 8.0μs 計時器可防止空轉頻率超過 150 kHz CISPR-22 EMI 啟動限值，而跳過調節功能則使得用戶能夠選擇突發折回發生的頻率。對于 NCP1377B, 內部計時器持續時間則降至 3.0μs，允許在更高頻率下運行。變壓器核芯重置檢測使用專用引腳實現的輔助繞組完成，還能實現快速過電壓保護 (OVP)。一旦檢測到 OVP，該集成電路則會永久性鎖存關斷。1377 的采樣時間為 4.5μs，B 版本的采樣時間為 1.5μs。NCP1377 還具有有效保護電路，如果發生過電流情況，則會禁用輸出脈沖，進入安全突發模式，嘗試重啟。一旦故障清除，器件自動恢復。最后，內部 1ms 軟啟動避免了傳統的啟動壓力。點擊了解NCP1377BDR2G中文參數及現貨情況。

2、特性

自由運行的邊界/臨界模式準諧振操作

鎖存過壓保護

通過 UVLO 交叉實現自動恢復短路保護

外部鎖存觸發，例如通過過熱信號

具有可調節跳過周期功能的電流模式

內部 1ms 軟啟動

內部溫度關斷

內部前沿消隱

500mA 峰值電流源/灌電流能力

欠壓鎖定電平為 12.5V（開啟）和 7.5V（最小值）

直接光耦連接

SPICE 模型可用于瞬態分析

內部最小 T OFF

輔助電源（USB、電器、電視等）

提供無鉛封裝

3、應用

筆記本電腦等的AC/DC適配器

離線電池充電器

消費電子產品（DVD 播放器、機頂盒、電視等）

輔助電源（USB、電器、電視等）

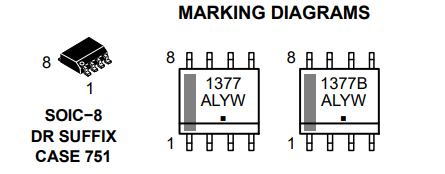

NCP1377BDR2G引腳圖

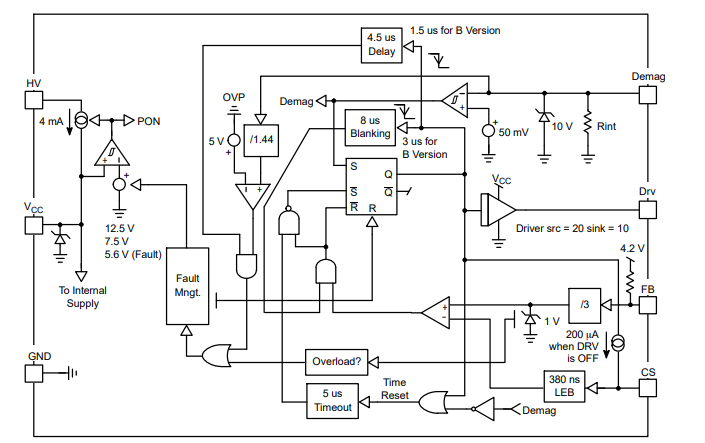

NCP1377BDR2G原理圖
