瑞薩電子 RAA223011 是一款通用型 AC/DC 開關穩壓器，以超低待機功率、高集成度及完善保護機制為核心優勢，適配家用電器、物聯網、工業控制等多場景供電需求，同時提供功率分級選型方案，為工程師設計提供靈活支持。瑞薩電子代理商-中芯巨能為您提供瑞薩 RAA223011 AC/DC 穩壓器技術解析 附引腳圖及典型應用電路圖。

一、核心電氣參數與功率分級

RAA223011 核心性能指標明確，且支持功率場景差異化選型：

基礎參數：集成 700V MOSFET，輸出功率最高達 5W，輸出電壓可低至 3.3V，滿足中低功率供電需求；

功率分級：更高功率場景可選用 RAA223021，低成本小功率（<2W）場景適配 RAA223012，形成覆蓋不同功率段的產品矩陣，簡化選型流程。

二、控制策略與能效優化

該穩壓器通過創新控制方式實現能效與噪聲控制的平衡：

混合控制模式：采用恒關時間控制 + 脈沖調頻（PFM）組合策略，恒關時間控制使開關頻率高于 30kHz（避開可聽頻率段），PFM 模式則消除潛在可聽噪聲，同時提升輕載效率，空載功耗可壓至 < 10mW，整機效率最高達 80%；

EMI 優化：內置頻率抖動功能，有效降低 EMI 噪聲頻譜，減少外圍 EMI 抑制元件需求，簡化電路設計并降低 BOM 成本；

靜態電流：低靜態電流設計（<100μA），進一步降低待機能耗，符合綠色電源設計要求。

三、保護機制與可靠性設計

為保障系統穩定運行，RAA223011 配備多維度保護功能：

輸入側保護：集成輸入功率不足保護，防止低輸入電壓下輸入電路過電流，避免輸入異常導致器件損壞；

輸出側保護：涵蓋短路保護（SCP）、過載保護（OLP）、開反饋保護，輸出故障時觸發打嗝保護模式，減少故障狀態下的功耗與器件應力；

溫度保護：內置超溫保護（OTP），溫度超出安全范圍時自動啟停，避免過熱損壞，提升長期運行可靠性。

四、封裝選型與工程適配

在封裝與工程設計適配性上，該器件提供靈活選擇：

封裝類型：支持 5 引腳 TSOT23、7 引腳 SOIC、8 引腳 SOIC 三種封裝，適配不同 PCB 布局空間需求，其中 TSOT23 封裝適合小型化設備，SOIC 封裝則便于散熱與焊接；

設計優化：支持可編程 PFM 功能，工程師可根據實際需求優化輸出電容（COUT）選型，適配不同備用電源場景的紋波與穩定性要求，降低設計調試難度。

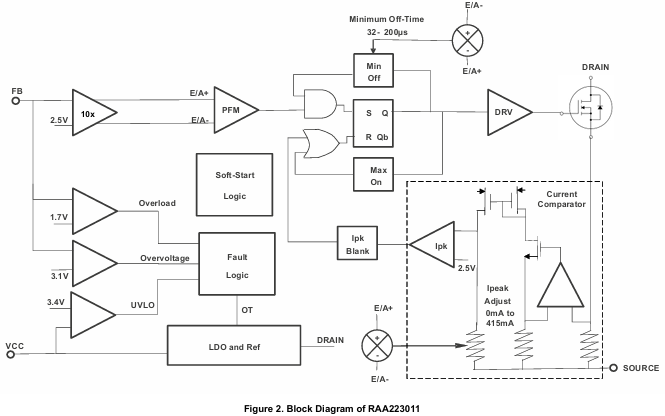

下圖是RAA223011 引腳圖

五、典型應用領域

下圖是RAA223011 典型應用電路圖

基于上述特性，RAA223011 可廣泛應用于：

家用電器：如智能家電控制面板、小型家電電源模塊；

物聯網與傳感器：低功耗物聯網設備、環境監測傳感器供電；

計量與工業控制：智能電表、工業傳感器偏置電源；

其他場景：家庭自動化設備、小型電子設備備用電源。

五、訂購料號

RAA2230114GP3#JA0

RAA2230114GSP#HA0

RAA2230114GSP#HA1
