RSA4080系列是江蘇潤石推出的一款支持高工作電壓和寬共模輸入電壓范圍的集成電流檢測芯片。該芯片的工作電壓范圍為5.0V至100V，共模輸入電壓范圍同樣支持5.0V至100V，能夠很好地應對24V、48V母線電壓系統的電流采集應用。如需RSA4080系列產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

RSA4080系列主要特性

RSA4080系列提供了20、50、60、100四種固定增益，增益誤差低至0.5%，使其能夠滿足更多應用場景和電流采集精度的要求。與RSA4081相比，RSA4080系列的主要區別在于沒有基準電壓輸入腳，其他主要參數特性如下：

增益帶寬（GBP）：180KHz

低輸入失調電壓（Vos）：100μV

低輸入偏置電流（IB）：4μA

低功耗（Iq）：150μA（全溫度范圍內最大值）

高電源紋波抑制比（PSRR）：135dB

高共模抑制比（CMRR）：140dB

容性負載能力：500pF

擴展級工業溫度范圍：-40°C ~ 125°C

RSA4080系列應用場景

RSA4080系列的高工作電壓和寬共模輸入電壓范圍使其在多種工業和汽車應用中表現出色，特別是在24V和48V母線電壓系統中。這些系統常見于工業自動化、電動汽車、電池管理系統等領域，對電流檢測的精度和可靠性要求極高。

RSA4080系列性能優勢

高精度：增益誤差低至0.5%，確保了電流檢測的高精度。

低功耗：全溫度范圍內最大功耗僅為150μA，適用于對功耗敏感的應用。

高穩定性：高電源紋波抑制比（PSRR）和高共模抑制比（CMRR）確保了在復雜電磁環境中的穩定性能。

寬溫度范圍：擴展級工業溫度范圍為-40°C至125°C，適用于各種嚴苛的工作環境。

多種增益選擇：提供20、50、60、100四種固定增益，滿足不同應用場景的需求。

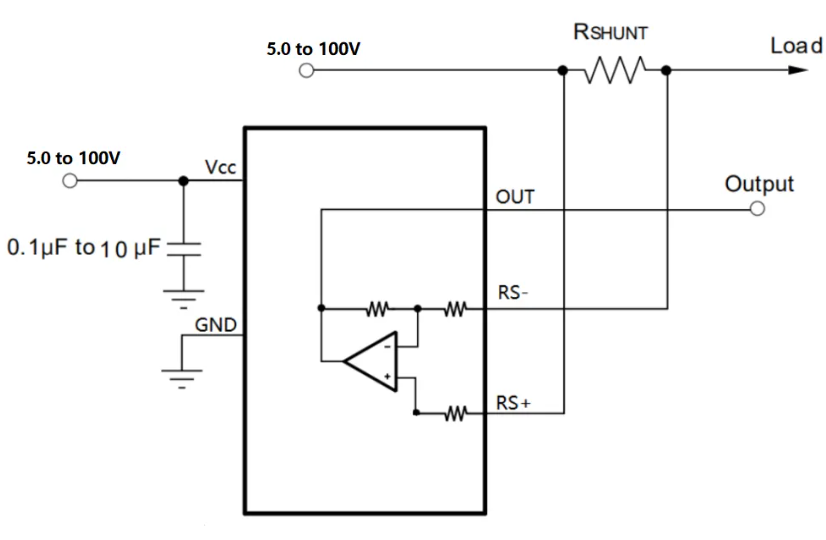

RSA4080典型應用電路

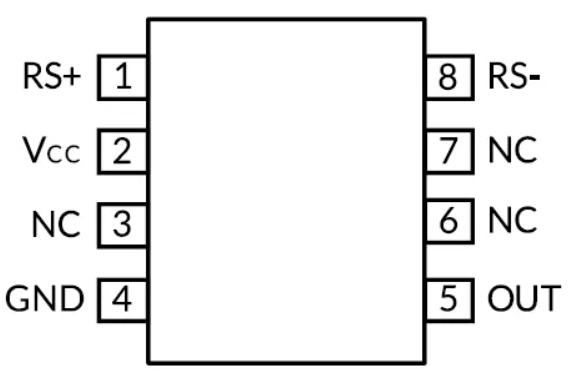

RSA4080引腳圖

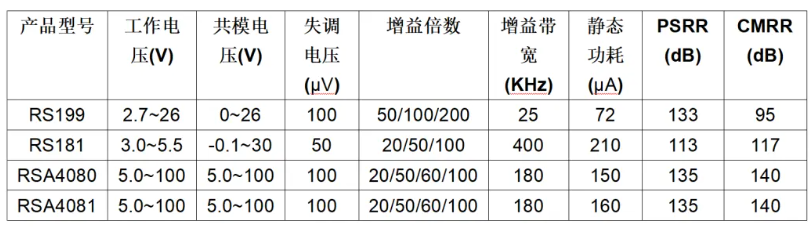

潤石科技集成電流檢測產品家族

RSA4080系列憑借其高精度、低功耗、高穩定性和寬溫度范圍的特點，成為工業和汽車領域電流檢測應用的理想選擇。江蘇潤石通過不斷的技術創新，為用戶提供高性能、可靠的電流檢測解決方案，助力各種復雜系統的穩定運行。
