在現代電子設備設計中，尤其是對于烘干機等家電產品，高效、可靠的電機驅動方案是提升產品性能和用戶體驗的關鍵。瑞薩電子推出的 SLG7MD47673（訂購料號：SLG7MD47673V）集成 H 橋/半橋驅動芯片，憑借其緊湊高效的特性，為烘干機等應用提供了理想的電機驅動解決方案，值得電子技術工程師深入了解和應用。瑞薩電子代理商-中芯巨能為您講解SLG7MD47673在烘干機中應用。

SLG7MD47673 是一款專為寬電壓應用設計的驅動芯片，能夠支持高達 26.4V 和 3A（最大）的輸出，這使其能夠滿足烘干機等設備在不同工作狀態下對電機驅動的需求。在烘干機中，電機需要根據不同的烘干模式和負載情況，靈活調整轉速和功率，SLG7MD47673 的寬電壓和大電流輸出特性，能夠確保電機在各種工況下都能穩定、高效地運行，從而提高烘干效率和質量。

該芯片將 NMOS FET 集成到 HV OUT CTRL 宏單元中，這種集成設計不僅減少了外部元件的數量，還簡化了電機驅動器系統的整體設計。對于工程師來說，這意味著在設計烘干機的電路板時，可以節省空間和成本，同時降低設計復雜度和潛在的故障點。在緊湊的烘干機內部空間中，這種設計優勢尤為明顯，能夠幫助工程師更好地優化產品結構，實現小型化和高性能的雙重目標。

SLG7MD47673 提供了 EN 輸入接口，用于精確控制電機的啟動，這對于烘干機的智能控制至關重要。通過該接口，工程師可以實現對電機的精準控制，例如在烘干機的不同階段，根據衣物的濕度和烘干時間，靈活調整電機的啟動和運行狀態，從而提高烘干效果和能源利用效率。此外，INH 引腳激活的低功耗睡眠模式，能夠有效降低烘干機在待機狀態下的功耗，這對于符合現代節能標準的家電產品設計具有重要意義。

在可靠性方面，SLG7MD47673 配備了欠壓鎖定、過流保護和熱關斷等內置保護功能。這些功能能夠確保烘干機在各種復雜的工作環境中安全、穩定地運行。例如，在電網電壓波動較大或電機負載突然增加的情況下，過流保護和欠壓鎖定功能可以及時保護芯片和電機免受損壞，延長設備的使用壽命。熱關斷功能則能夠在芯片溫度過高時自動切斷電源，防止因過熱導致的故障和安全隱患，這對于烘干機這種長時間運行且可能產生高溫的設備來說尤為重要。

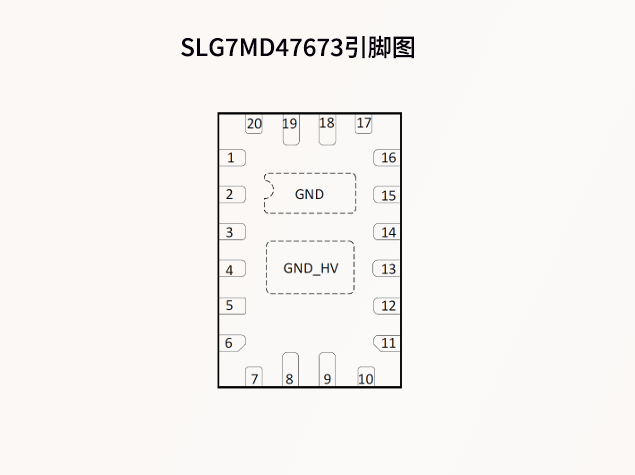

從封裝角度來看，SLG7MD47673 采用 STQFN-20 封裝如圖所示，這種封裝形式既保證了芯片的散熱性能，又能夠適應烘干機等家電產品對小型化的要求。良好的散熱性能有助于提高芯片在高負載和高溫環境下的可靠性，而小型化的封裝則有利于工程師在有限的空間內進行靈活的布局和設計。

圖1

在應用領域方面，SLG7MD47673 不僅適用于烘干機，還廣泛應用于洗碗機、智能電表、機器人、輸液泵和血壓計等多種設備。這表明該芯片具有良好的通用性和適應性，工程師可以將其應用于多種不同的項目中，實現資源共享和成本控制。

總之，SLG7MD47673 集成 H 橋/半橋驅動芯片憑借其緊湊高效的設計、強大的驅動能力、豐富的控制接口和完善的保護功能，為烘干機等家電產品的電機驅動設計提供了一個理想的解決方案。電子技術工程師可以充分利用其優勢，優化產品設計，提升產品的性能和競爭力，為用戶提供更加高效、可靠和節能的烘干機產品。
