STA5635S是一款高度集成的射頻（RF）前端芯片，專為全球?qū)Ш叫l(wèi)星系統（GNSS）應用設計。該芯片能夠支持多種頻段，包括L1/E1、L2C和L5/E5/E6等，這得益于其可編程且靈活的RF-IF鏈路，由分?jǐn)?shù)PLL驅動。特別地，STA5635S能夠處理所有現有的以及未來規劃中的GNSS星座，如GPS、伽利略、格洛納斯、北斗、IRNSS和QZSS。

STA5635S技術參數詳解

先進的RF-IF鏈路

STA5635S的RF-IF鏈路后接一個2位模數轉換器（ADC），可以將中頻信號轉換成符號（SIGN）和幅度（MAG）比特。其中，幅度比特被內部集成用于控制可變?cè)鲆娣糯笃鳎╒GA）。通過SPI接口，用戶還可以設置VGA的增益，以適應不同的應用場景需求。

分?jǐn)?shù)N合成器

內置的分?jǐn)?shù)N合成器支持廣泛的參考時鐘頻率范圍（10至55 MHz），并生成可用于基帶處理的采樣時鐘。這一特性確保了STA5635S在不同工作環境下的靈活性和兼容性。

內置LDO穩壓器簡化電源管理

為了簡化外部電源的設計，STA5635S集成了兩個低壓差線性穩壓器（LDO），分別為芯片的模擬和數字核心提供1.1V的工作電壓。此外，還有一個額外的LDO可以啟用，為外部有源組件如溫度補償晶體振蕩器（TCXO）提供1.8V的供電。這種設計大大減少了對外部電源的需求，降低了系統的復雜度。

高性能與可靠性

STA5635S采用40納米CMOS工藝制造，并封裝在QFN5x5 32引腳的小型封裝中，非常適合空間受限的應用。以下是STA5635S的主要功能特點：

AEC-Q100 Grade 2：符合汽車電子委員會AEC-Q100二級標準，確保了在惡劣環境下的可靠性和穩定性。

多GNSS頻段支持：支持L1/E1、L2C、L5/E5/E6等多種頻段，適用于各種GNSS星座。

可編程IF帶寬：用戶可以選擇7MHz或13MHz范圍內的中頻(IF)帶寬，以優化接收機性能。

3.3V供電電壓：?jiǎn)我?.3V供電電壓范圍，簡化了電源設計。

分?jǐn)?shù)N合成器：內置分?jǐn)?shù)N合成器及其嵌入式環路濾波器，提高了頻率生成的精確度與穩定性。

SPI接口：通過SPI接口實現全面可編程性，便于配置和數據傳輸。

2位A/D轉換器：2位ADC用于將中頻信號轉換為符號和幅度比特。

ASIL合規性：符合汽車安全完整性等級（ASIL）要求，適合于關鍵任務應用。

寬泛的工作溫度范圍：工作溫度范圍從-40°C到+105°C，確保在極端環境下也能穩定運行。

CMOS040技術：采用先進的40納米CMOS工藝，提升了芯片的性能和能效。

QFN5x5 32引腳封裝：緊湊的封裝設計，適合小型化設備。

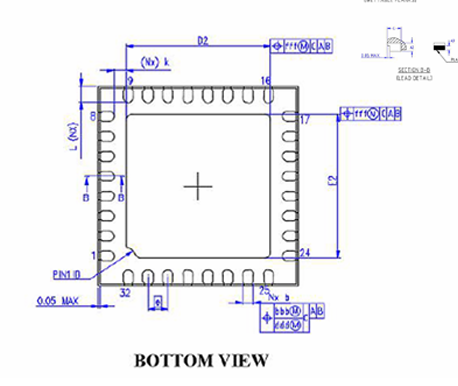

STA5635S引腳圖

STA5635S可選型號

STA5635STR

STA5635S

*現貨供應STA5635，最快2小時發貨，一片起訂，滿足您從研發到批量生產的所有大小批量采購需求！

*如需STA5635產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。買到真正的STA5635原裝貨 - 來自全球授權的意法半導體代理商、原廠貨源 - 深圳市中芯巨能電子有限公司。

綜上所述，STA5635S憑借其強大的多頻段支持、靈活的配置選項及優異的電氣特性，成為當前市場上一款極具競爭力的GNSS RF前端解決方案。無論是對于消費電子還是專業領域的應用，STA5635S都展現出了卓越的技術優勢。
