在現代電子設計中，電流測量的準確性對于系統性能至關重要。TMCS1100作為一款先進的霍爾效應電流傳感器，以其卓越的性能和可靠性，為直流或交流電流測量提供了新的解決方案。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能將詳細介紹TMCS1100的技術特性、工作原理及其應用場景。

TMCS1100技術特性

TMCS1100的一大亮點在于其高精度和出色的線性度，確保了在整個器件溫度范圍內提供小于1%的滿量程誤差。這一成就得益于其零漂移高精度信號鏈結構，該結構不僅改善了器件溫漂，還降低了多點校準的需求，從而簡化了設計流程。此外，TMCS1100提供了600-V基本工作隔離和3-kV介質隔離，確保了電流路徑與電路之間的安全性和穩定性。

TMCS1100工作原理

TMCS1100通過內部1.8 mΩ導體實現電流感應，此導體產生的磁場由集成霍爾效應傳感器進行測量。低導體電阻有助于減少功率損耗和散熱，而固有的電流絕緣則保障了設備長期工作的安全性。輸出電壓與輸入電流成正比，并有四種靈敏度選項可供選擇，這使得TMCS1100能夠適應不同的應用需求。

TMCS1100應用場景

由于其高精度和良好的溫度穩定性，TMCS1100非常適合需要精確電流測量的應用場景，如工業自動化、電力監控以及新能源汽車等領域。它支持雙向和單向電流感應，且具有優秀的共模抑制和瞬態抗擾度，保證了數據采集的穩定性和準確性。此外，TMCS1100的工作電源范圍寬泛（3V至5.5V），并且具備高達80 kHz的信號帶寬，使其成為高性能應用的理想選擇。

TMCS1100安全認證

TMCS1100已獲得多項國際標準的安全認證，包括UL 1577組件認可計劃和IEC/CB 62368-1等，這進一步證明了其在電氣安全方面的卓越表現。

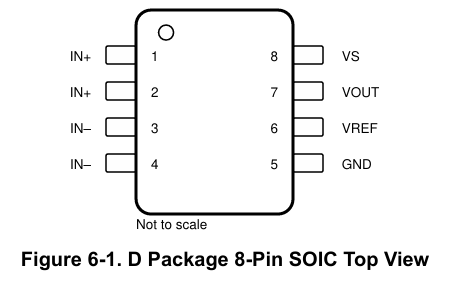

TMCS1100引腳圖

TMCS1100訂購型號

TMCS1100A1QDR

TMCS1100A2QDR

TMCS1100A3QDR

TMCS1100A4QDR

TMCS1100A1QDT

TMCS1100A2QDT

TMCS1100A3QDT

TMCS1100A4QDT

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總之，TMCS1100憑借其高精度、優良的線性度及溫度穩定性，成為電流測量領域的一個重要里程碑。無論是工業控制還是新興的電動汽車行業，TMCS1100都展示了其無可比擬的優勢，為工程師們提供了強大的工具來優化他們的設計，提高系統的整體性能。
