TPS3823-33DBVR 是TI德州儀器一款監控微處理器系統電源電壓的監測器和復位電路芯片，適用于多種需要復位監控功能的應用場景，包括便攜式設備、工業控制系統、通信設備和汽車電子等領域。代理銷售TI德州儀器旗下全系列IC電子元器件-中芯巨能為您提供TPS3823-33DBVR：引腳圖、引腳功能詳解、工作原理及使用須知。

一、TPS3823-33DBVR引腳圖及引腳功能詳解

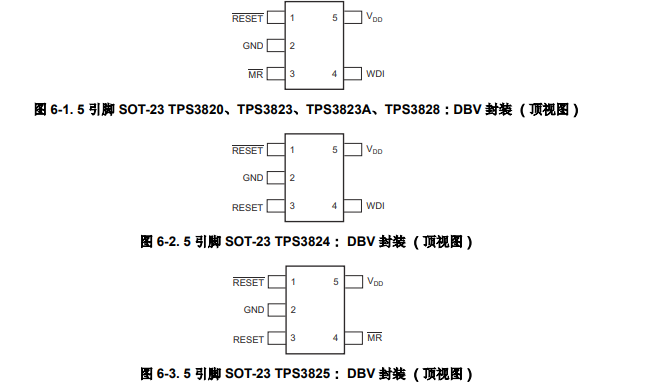

1、TPS3823-33DBVR引腳圖

2、TPS3823-33DBVR引腳功能詳解：

1. RESET（引腳 1）： 復位輸出引腳，連接到受監測系統的復位輸入。

2. GND（引腳 2）： 地引腳，連接到系統的地線。

3. RESET（引腳 3）： 復位輸出引腳，連接到受監測系統的復位輸入。

4. MR（引腳 4）： 主復位輸入引腳，用于外部硬件復位信號輸入。

5. VDD（引腳 5）： 芯片工作電源引腳。

二、TPS3823-33DBVR工作原理

TPS3823-33DBVR 主要用于監測微處理器系統的電源電壓，以確保其在規定電壓范圍內運行。主要工作原理如下：

1. 電源監測： 當監測的電源電壓低于設定閾值時，芯片將產生復位信號（RESET）以通知系統進行復位操作。

2. 復位輸出： 當輸入電壓低于設定閾值時，RESET 引腳輸出低電平，控制外部系統的復位。

3. 過載時間控制（CT 引腳）： 可以通過 CT 引腳調整芯片的復位延遲時間。

擴展閱讀

TPS3823-33DBVR：中文參數、工能特點、應用領域

TI代理商

關于TI德州儀器公司

三、TPS3823-33DBVR使用須知

1. 引腳連接： 正確連接 VIN、GND、RESET 等引腳，確保穩定的連接以及正確的電源和復位信號傳輸。

2. 復位延遲時間設置： 如有需要，通過 CT 引腳來設置復位延遲時間，以適應系統復位的時間需求。

3. 供電電壓范圍： 確保輸入的供電電壓在芯片規定的工作電壓范圍內。

4. 電源穩定性： 保持輸入電源的穩定性，避免因電壓波動而導致誤觸發復位信號。

5. 參考數據手冊： 參考相關的數據手冊、技術規格說明書或用戶手冊，以獲取更詳細的信息和使用指南。
