TPS54240DGQR 是TI德州儀器一款高效的非同步降壓型DC-DC轉換器，適用于多種電源系統中，包括通信設備、工業自動化、汽車電子和消費類電子產品等領域。代理銷售TI德州儀器旗下全系列IC電子元器件-中芯巨能為您提供TPS54240DGQR：引腳圖、引腳功能詳解、工作原理及使用須知。

一、TPS54240DGQR引腳圖及引腳功能詳解

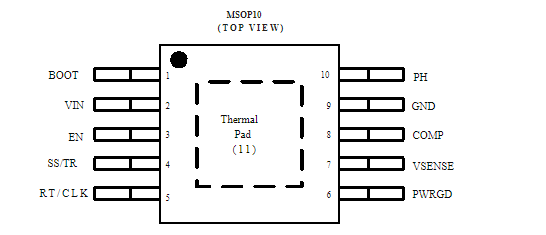

1、TPS54240DGQR引腳圖

2、TPS54240DGQR引腳功能詳解：

1. BOOT（引腳 1）:BOOT 和 PH 之間需要一個自舉電容。 如果該電容器上的電壓低于輸出設備所需的最小值。 輸出被迫關閉，直到電容器 1s 重新放電

2. VIN（引腳 2）： 誤差放大器輸出，并輸入到輸出開關電流比較器。連接頻率補償補償8O此引腳的組件。

3.EN（引腳 3）： 使能引腳，內部上拉電流源。拉低至 1.2V 以下以禁用。Float 啟用。調整輸入EN3我通過兩個電阻器實現欠壓閉鎖

4.SS/TR（引腳 4）： 慢啟動和跟蹤。連接到該引腳的外部電容器用于設置輸出上升時間。由于不銹鋼/TR4我該引腳上的電壓覆蓋內部基準，可用于跟蹤和排序。

5.RT/CLK（引腳 5）：電阻定時和外部時鐘。內部放大器將該引腳保持在固定電壓下，當使用外部接地電阻器用于設置開關頻率。如果引腳被拉到PLL上限閾值以上，RT/CLK型5我發生模式更改，引腳成為同步輸入。內部放大器被禁用，并且該引腳是內部PLL的高阻抗時鐘輸入。如果時鐘邊沿停止，則內部放大器重新使能，模式返回電阻器設置功能。

6.PWRGD（引腳 6）:漏極開路輸出，如果輸出電壓因熱關斷、壓差、過壓或PWRGD的6OEN 關閉。

7.VSENSE（引腳 7）：電流檢測引腳。

8.COMP（引腳 8）：補償引腳，用于連接外部補償網絡。

9.GND（引腳 9）：接地

10.PH（引腳 10）：PWM控制器的相位節點。

二、TPS54240DGQR工作原理

TPS54240DGQR 采用非同步降壓拓?fù)浣Y(jié)構，通過PWM控制器和外部元件（電感、二極管、輸出電容）實現電壓轉換。當輸入電壓施加在VIN引腳上時，控制器開始工作，通過內部的PWM控制器和MOSFET開關來調整電路的工作狀態，從而輸出穩定的降壓電壓。通過控制PWM的占空比，可以調節輸出電壓的大小。

擴展閱讀

TPS54240DGQR：中文參數、工能特點、應用領域

TI代理商

關于TI德州儀器公司

三、TPS54240DGQR使用須知

1. 輸入電壓范圍：確保輸入電壓在規定范圍內，以免損壞設備。

2. 輸出負載：根據數據手冊要求連接適當?shù)碾姼泻洼敵鲭娙荩源_保穩定的輸出電壓和電流。

3. 溫度：在使用過程中，注意散熱和溫度控制，避免過熱影響性能和壽命。

4. 外部元件：根據數據手冊要求正確連接外部元件，如電感、二極管和輸出電容。

5. 保護功能：了解芯片的保護功能，合理設計電路以確保系統的安全可靠性。
