TXB0104PWR中文資料

1、TXB0104PWR產品簡介

- 型號：TXB0104PWR

- 品牌：TI(德州儀器)

- 描述：TXB0104PWR是一款具有四個雙向通道的寬電壓級聯轉換器，主要用于不同電壓系統間的信號轉換。它支持邏輯電平轉換，能夠在不同電壓領域（如3.3V和5V）之間進行雙向信號傳輸，而無需使用外部電阻或其他組件。

2、TXB0104PWR中文參數、產品特點、應用領域點擊下方文字：

TXB0104PWR中文參數、產品特點、應用領域

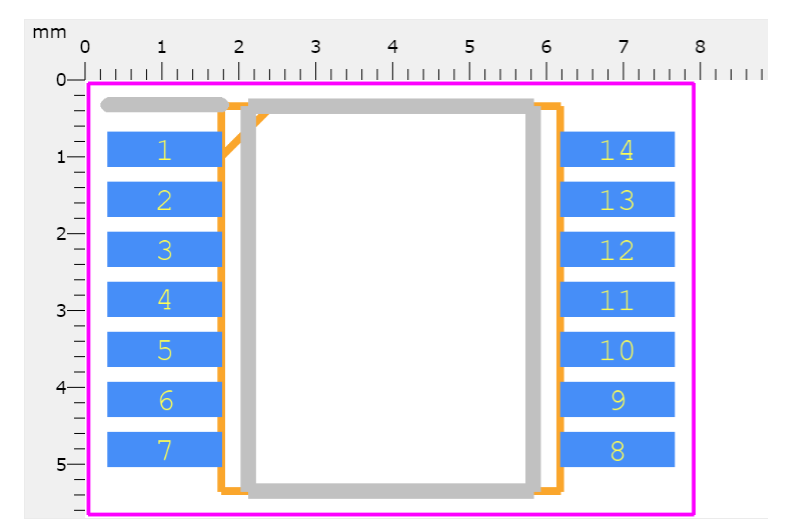

TXB0104PWR引腳圖

 TXB0104PWR 引腳功能詳解：

TXB0104PWR芯片具有一定數量的引腳，每個引腳都有其特定的功能。以下是主要引腳功能的概述：

1. A端和B端： 這些引腳分別用于連接到不同電平的兩個系統。A端對應一個電平，B端對應另一個電平。通常，A端連接到低電平，而B端連接到高電平。

2. VCCA和VCCB： 這兩個引腳用于連接到A端和B端的電源，分別為低電平和高電平系統提供電源。

3. OE (Output Enable)： 輸出使能引腳，用于控制數據傳輸?shù)氖鼓堋Ｊ鼓軙r，數據傳輸有效；禁用時，數據傳輸停止。

4. DIR (Direction)： 方向控制引腳，用于控制數據傳輸?shù)姆较颉＿壿嫺唠娖奖硎続到B的數據傳輸，邏輯低電平表示B到A的數據傳輸。

5. GND： 接地引腳，用于芯片的地線連接。

6. IO端口引腳： 這些引腳為A端和B端的IO端口，用于輸入和輸出信號。

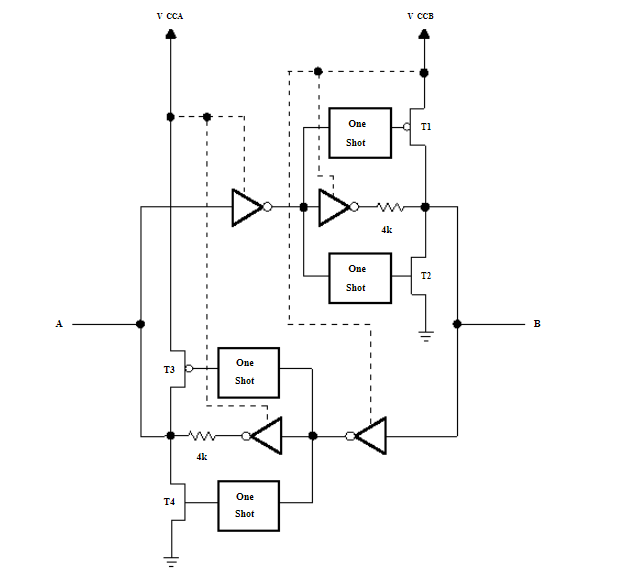

TXB0104PWR原理圖

 工作原理：

TXB0104PWR的工作原理是允許兩個不同電壓的系統之間進行雙向數據傳輸。其內部具有級聯電路，可以有效地轉換不同電平的信號。具體而言：

- 當DIR引腳為高電平時，A端向B端傳輸數據。

- 當DIR引腳為低電平時，B端向A端傳輸數據。

- OE引腳用于啟用或禁用數據傳輸，使能時數據傳輸有效，禁用時數據傳輸停止。

其內部邏輯能夠?qū)崿F(xiàn)數據在不同電平系統之間的平滑傳輸，而無需外部電阻或其他輔助元件。

 使用須知：

1. 電源供應： 確保VCCA和VCCB引腳連接正確的電源，并根據芯片要求提供適當?shù)碾妷骸?br/>

2. 方向控制： 使用DIR引腳控制數據傳輸?shù)姆较颍_保與系統要求一致。

3. 使能控制： 使用OE引腳控制數據傳輸?shù)氖鼓芎徒茫鶕?jù)需要啟用或禁用數據傳輸。

4. 地線連接： 將GND引腳連接到適當?shù)牡鼐€，確保芯片正常工作。

5. IO端口操作： 確保將正確的信號輸入到IO端口，并從IO端口接收正確的信號。

6. 避免過壓： 避免在芯片的引腳上施加超出規格的電壓，以防止損壞芯片或附近的其他設備。

TXB0104PWR作為雙向電平轉換器，其正確的引腳連接、方向控制和使能控制是確保數據傳輸有效和準確的關鍵。詳細閱讀并遵循官方數據手冊中的指南，以確保芯片的安全、穩定和可靠運行。如需數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
