AOS發布新款100V MOSFET AONA66916，采用創新雙面散熱封裝

來源：中芯巨能：提供選型指導+現貨供應+技術支持| 發布日期：2024-01-25 14:03:12 瀏覽量：

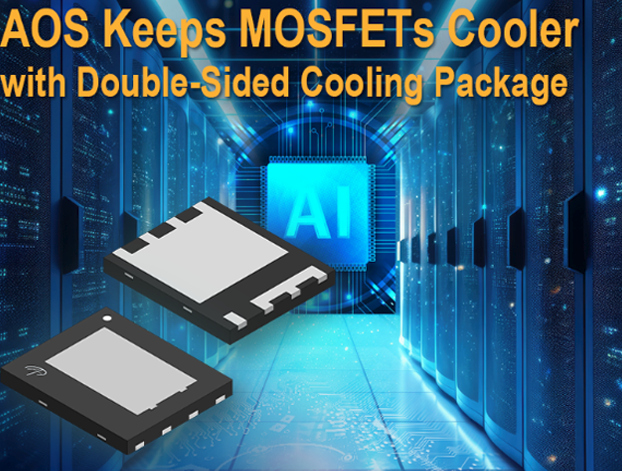

著名功率半導體及芯片供應商Alpha and Omega Semiconductor Limited（AOS）最近發布了一款新的100V MOSFET產品——AONA66916，該產品采用了AOS創新型的雙面散熱DFN 5 x 6封裝。AOS一直以來被客戶系統研發人員視為重要的方案設計組件，幫助客戶實現各種高性能應用要求。現在，AOS產品進一步創新，提供了最先進的封裝以保持器件的最佳散熱性能，使工程師能夠在長期處于惡劣條件下運行的電信系統和工業應用中開發更高效的方案設計。

傳統的DFN 5x6封裝主要依靠底部焊盤進行散熱，器件產生的大部分熱量都將轉移到PCB上。為了滿足系統要求，增加了PCB熱管理設計的難度。AOS雙面散熱型DFN 5x6封裝由于其較大的表面接觸面積結構，可以實現外露的頂部窗口和散熱器之間的最高熱傳遞。這使得器件能夠實現0.5°C/W的低熱阻（Rthc-top max），從而顯著提高熱性能。AONA66916的頂部開窗式DFN 5x6封裝與AOS標準的DFN 5x6具有相同的封裝和尺寸（5mm x 6mm），無需修改現有PCB布局，以最小的評估工作量提高功率密度。

AONA66916利用AOS 100V AlphaSGT?技術，其優越的品質因數（FOM）完美適配硬開關的應用。AONA66916的最大RDS(on)為3.4mOhms，支持最大結溫175°C。

Peter Wilson，AOS MOSFET產品線資深市場總監表示：“在高功率電源設計中，MOSFET的散熱性能具有一定的挑戰性，AOS通過其先進的頂部開窗封裝設計成功解決了這一基本問題。由于頂部開窗的面積相對較大，這不僅實現了MOSFET從頂部窗口到散熱器之間更好的熱傳遞，而且MOSFET較低的溫度，也有助于實現更高效、更穩健的設計方案。”

這一新款100V MOSFET產品的發布，進一步彰顯了AOS在功率半導體領域的創新能力和技術實力，為客戶提供了更多高性能、高可靠性的解決方案，助力其在電信系統和工業應用中取得更大成功。如需數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
