Microchip多電機編碼器 FOC 演示應用

來源：Microchip| 發布日期：2024-02-15 16:00:01 瀏覽量：

Microchip品牌代理為您提供Microchip多電機編碼器設計優點、解決方案圖和物料清單。

Microchip多電機編碼器設計優點：

1、PIC32MK MCM 多電機控制解決方案演示了如何使用 PIC32MK MCM 驅動最多三個電機。該解決方案包括一個硬件平臺和多個 MPLAB? X IDE 項目。

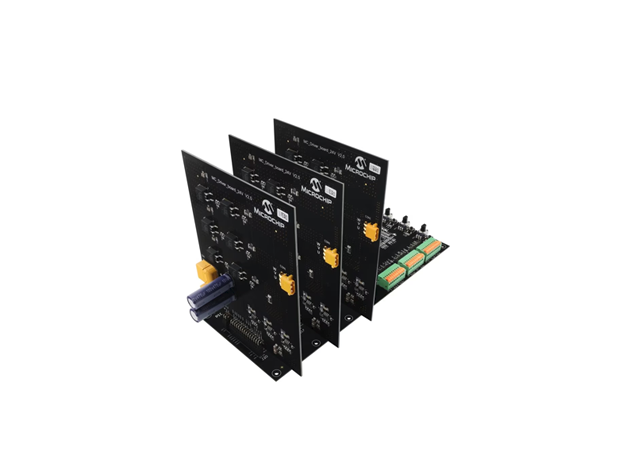

2、模塊化硬件包括一塊控制板和最多三塊驅動板，可靈活組合用于 1、2 或 3 個電機。

PIC32MK MCM 控制板支持最多三個驅動器板，包括：

1、每臺電機1個正交編碼器接口、1個HALL接口、1個過流檢測電路

2、三個用戶定義按鈕、三個用戶定義 LED 和三個用戶定義電位器

3、1個重置按鈕

4、雙路電流采樣或單路電流采樣

5、最多2個UART接口、1個SPI接口和1個CAN接口

Microchip多電機編碼器 FOC 演示應用

驅動板包含：

1、獨立電源或共用電源

2、電源電壓：直流24-48V

3、額定相電流：30A（峰值）和15A（有效值）

4、三相電流反饋和直流母線電流反饋

5、三相反電動勢反饋

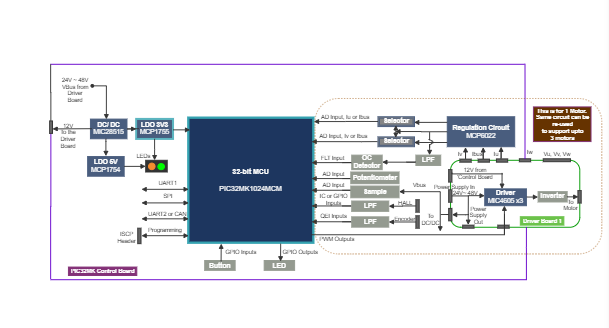

Microchip多電機編碼器設計解決方案圖


Microchip多電機編碼器設計物料清單

1、PIC32MK1024MCM064：32 位通用和電機控制 MCU，具有高達 1MB 閃存，具有 ECC、CAN-FD 和高級模擬功能。

2、PIC32MK1024MCM100：32 位通用和電機控制 MCU，具有高達 1MB 閃存，具有 ECC、CAN-FD 和高級模擬功能。

3、PIC32MK0512MCM100：32 位通用和電機控制 MCU，具有高達 1MB 閃存，具有 ECC、CAN-FD 和高級模擬功能。

4、PIC32MK0512MCM064：32 位通用和電機控制 MCU，具有高達 1MB 閃存，具有 ECC、CAN-FD 和高級模擬功能。

5、MCP6022：10MHz 雙路精密運算放大器。

6、MCP1755：16 V、300mA 低靜態電流 Ido，具有關斷和電源良好功能。

7、MCP1754：16V、高 PSRR、150mA LDO、Vout=5.0V。

8、MIC28515：75V/5A DC-DC 輕載開關降壓穩壓器。

9、MIC4605：1A 半橋 MOSFET 柵極驅動器。
