SGM8197xQ：汽車級電流檢測芯片，可靠保護與控制

來源：中芯巨能：提供選型指導+現貨供應+技術支持| 發布日期：2024-04-10 10:22:45 瀏覽量：

近日圣邦微電子最新推出的車規級電流檢測芯片SGM8197xQ在汽車電子領域引起了廣泛關注。這款芯片符合AEC-Q100標準，支持超寬共模輸入電壓范圍(-24V至+105V)，供電電壓范圍為2.7V至28V，為汽車系統提供了可靠的電流檢測和保護功能。

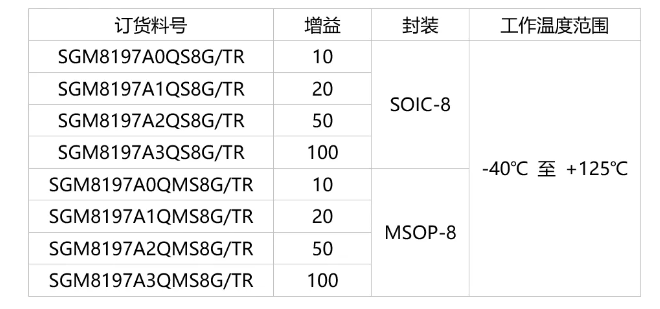

SGM8197xQ內部集成了差分放大器、比較器和電壓基準，差分放大器具有10/20/50/100四種增益，可適配不同采樣電阻實現廣泛的電流檢測范圍。此外，芯片輸入端耐受-28.5V至+28.5V的極限差分輸入電壓，確保在各種極端工況下仍能安全可靠工作。內部放大器具有高達1.6MHz的超高帶寬，可實現快速負載電流檢測和系統保護。

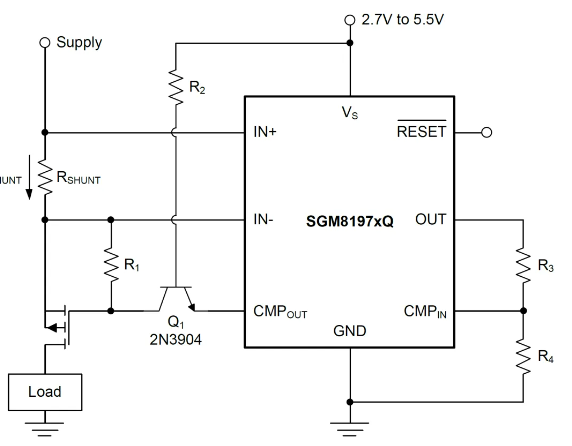

圣邦微電子SGM8197xQ特別適用于汽車空氣懸架、剎車控制、EPS等系統中的感性負載電流檢測場景，同時也適用于BMS、LiDAR等汽車系統的常規電源電流檢測應用。比較器具有0.3μs的快速響應時間，并可直接輸出給主控制器進行過流告警中斷，或驅動MOSFET或繼電器以實現負載通斷的硬件控制。

另外，比較器還具有跟蹤和鎖存兩種模式。在鎖存模式下，比較器輸出會保持當前狀態，便于系統可靠識別和指示負載過流狀態；在跟蹤模式下，比較器輸出會實時根據輸入信號大小動作。SGM8197xQ的這些特性使其成為汽車系統中重要的一部分，為系統提供了可靠的電流檢測、保護和控制功能，助力汽車電子系統的穩定運行和安全性。

SGM8197xQ 功能框圖

SGM8197xQ 功能框圖
