電路設計：常用恒流電路的三種設?計方案

來源：中芯巨能：提供選型指導+現貨供應+技術支持| 發布日期：2024-05-03 10:00:01 瀏覽量：

電路設計在現代電子領域中扮演著至關重要的角色，尤其是恒流電路，它們被廣泛用于各種應用中，包括LED驅動、電池充放電管理以及精密儀器等。在本文中，我們將探討三種常用的恒流電路設計方案，它們在實際應用中具有重要的意義，并提供了干貨般的設計技巧和策略。

1.基于穩壓二極管恒流電路：

穩壓二極管的恒流電路中，三極管Q4的基級電壓被限定在穩壓二極管工作的穩定電壓Uzd下，因此R10電阻的電壓等于Uzd減去三極管基級與發射級的導通壓降0.7V，即U=Uzd-0.7保持恒定不變，所以流過R10電阻的電流在VCC電源即使可變的條件下也是固定不變，也就是R8負載的電流保持不變，達到恒流的效果。。

電路設計：常用恒流電路的三種設計方案

2.基于運放的精密恒流源設計：

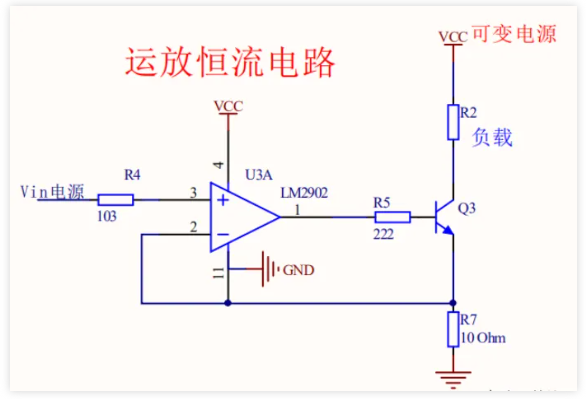

運放的恒流電路，主要是利用運放的“電壓跟隨特性”，即運放的兩個輸入引腳Pin3與Pin2電壓相等電路特性；當在電阻R4輸入Vin穩定電源電壓時，電阻R7兩端的電壓也為Vin不變，因此無論外界電路如何變化，流過R7電阻的電流是不變的；同三極管恒流電路原理分析一樣，R2負載的電流等于R7電阻的電流，所以即使R2負載的電源為可變電壓電源，R2負載的電流也是保持固定不變，達到恒流的效果。

3.PWM調制恒流電路設計：

PWM（脈沖寬度調制）技術被廣泛應用于恒流電路設計中，特別是在LED驅動和電池充放電管理中。PWM調制恒流電路通過調節脈沖信號的占空比來控制輸出電流，從而實現對負載的精確控制。

在設計PWM調制恒流電路時，需要考慮到PWM信號的頻率、占空比和負載特性。此外，為了提高效率和穩定性，通常會加入濾波器和反饋控制電路來優化電路性能。

在實際應用中，選擇恒流電路設計方案時需要綜合考慮諸多因素，包括成本、精度、效率和穩定性等。每種設計方案都有其獨特的優缺點，需要根據具體應用需求進行合理選擇和優化。

總之，恒流電路設計是電子工程領域中的一個重要課題，掌握不同設計方案的原理和技巧對于工程師們來說至關重要。如需采購IC電子元器件、申請樣片測試、BOM配單等需求，請加客服微信：13310830171。
