在電子電路設計中，運算放大器（Operational Amplifier, Op-Amp）因其高增益、低噪聲、高輸入阻抗和易于集成等特點而被廣泛應用。然而，在某些應用場景中，運算放大器的帶負載能力可能成為限制因素。帶負載能力指的是運算放大器能夠驅動外部負載而不影響其正常工作的能力。如果運算放大器的帶負載能力不足，可能會導致輸出信號失真或不穩定。因此，提高運算放大器的帶負載能力對于保證電路性能至關重要。本文將探討幾種有效的技術手段，幫助設計人員增強運算放大器的帶負載能力。

1. 選擇高輸出電流的運算放大器

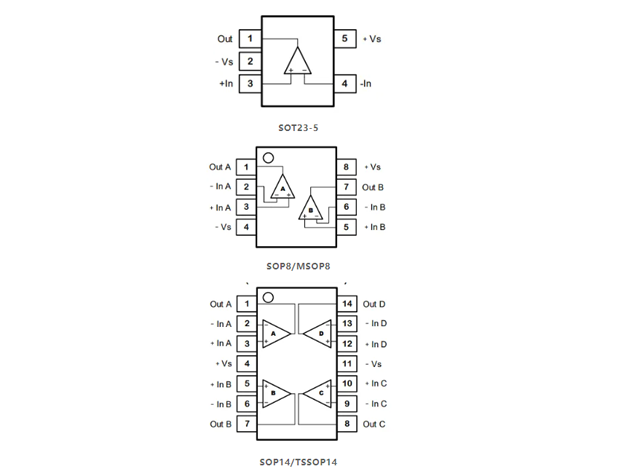

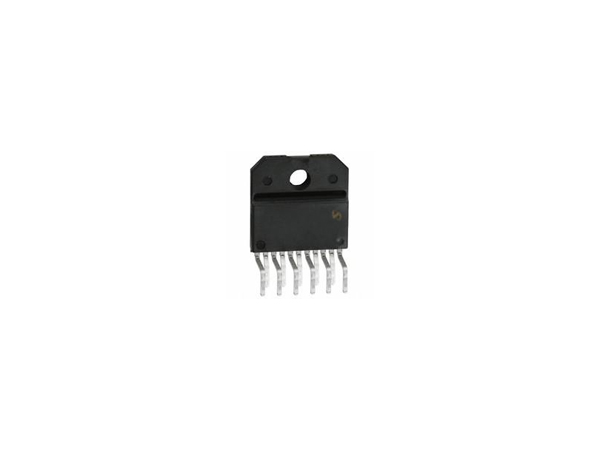

最直接的方法是從源頭解決問題，即在設計之初選擇具有較高輸出電流能力的運算放大器。制造商通常會在數據手冊中明確標注運算放大器的最大輸出電流。高輸出電流的運算放大器能夠更好地驅動高負載，減少信號失真。例如，某些專門為高功率應用設計的運算放大器，如TI公司的LM3886TF或LM4780（如需LM3886TF或LM4780產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。），就能夠提供高達幾十瓦的輸出功率，適用于音頻放大等場合。下圖就是LM3886TF產品圖片：

2. 增加緩沖級

在運算放大器的輸出端增加一個緩沖級（Buffer Stage），如使用另一個運算放大器作為跟隨器（Unity Gain Follower），可以顯著提高帶負載能力。這是因為緩沖級能夠提供更高的電流驅動能力，同時保持信號的完整性。跟隨器的輸出阻抗較低，能夠更好地驅動負載，而不會影響前級運算放大器的工作狀態。這種方法尤其適用于需要高精度信號傳輸?shù)膽?yīng)用中。

3. 利用功率級放大器

對于需要驅動大功率負載的情況，可以在運算放大器之后加入一個功率級放大器（Power Stage Amplifier）。這種放大器通常具有較高的輸出功率和電流能力，可以有效驅動諸如揚聲器或電機等大負載。功率級放大器通常采用B類或AB類工作模式，以減少靜態功耗，提高效率。例如，使用LM3886或TDA2030等功率放大器與運算放大器配合使用，能夠?qū)崿F(xiàn)高保真的音頻放大。

4. 采用電流反饋技術

電流反饋（Current Feedback, CF）運算放大器相比于傳統的電壓反饋（Voltage Feedback, VF）運算放大器具有更快的響應速度和更寬的帶寬，這使得它們在高頻應用中具有優勢。電流反饋運算放大器的閉環增益與負載電阻無關，這意味著它們能夠更穩定地驅動變化的負載，尤其是在高頻信號處理中。

5. 增加輸出級的偏置電流

通過適當調整運算放大器輸出級的偏置電流，可以提高其驅動負載的能力。增加偏置電流可以提高輸出級的電流承載能力，但需要注意的是，這樣做可能會增加功耗和熱量生成。因此，在調整偏置電流時，必須權衡性能與功耗之間的關系，以達到最優的設計平衡。

6. 采用復合晶體管輸出級

在運算放大器的輸出級使用復合晶體管（Darlington Pair or Cascode Configuration）可以顯著提升其輸出電流能力。復合晶體管通過將兩個或更多晶體管串聯起來使用，可以大大增加電流增益（β值），從而提高輸出級的驅動能力。這種方法特別適用于需要高電流輸出的應用中。

7. 并聯多個運算放大器

對于特別高的負載電流需求，可以考慮并聯使用多個運算放大器。每個運算放大器負責驅動一部分負載電流，從而分擔總電流需求。這種方法適用于負載電流遠遠超出單個運算放大器能力的情況，但需要注意確保并聯的運算放大器之間具有良好的匹配性，以避免不均衡的電流分配。

8. 使用外部補償網絡

有時，通過在運算放大器外部添加補償網絡（Compensation Network），可以改善其穩定性并提高帶負載能力。補償網絡通常包括RC（電阻-電容）元件，用于調整運算放大器的頻率響應，確保在驅動負載時不會產生振蕩或不穩定現象。

9. 設計良好的散熱方案

最后，良好的散熱設計也是提高運算放大器帶負載能力的關鍵因素。高電流輸出會產生較多熱量，如果不妥善處理，可能會導致器件過熱甚至損壞。因此，合理設計散熱片或使用散熱膏等輔助散熱措施，對于保證運算放大器長時間穩定工作至關重要。

提高運算放大器的帶負載能力是一個多方面的任務，需要綜合考慮電路的具體需求和設計約束。通過選擇合適的運算放大器、增加緩沖級或功率級放大器、采用電流反饋技術、調整輸出級偏置電流、使用復合晶體管輸出級、并聯多個運算放大器、設計外部補償網絡以及確保良好的散熱設計，可以有效增強運算放大器的帶負載能力，從而確保電路的性能和可靠性。隨著技術的進步，未來的運算放大器將更加高效、穩定，能夠更好地滿足各種復雜應用的需求。
