意法半導體STHVDAC-253C7：智能天線調諧解決方案

來源：意法半導體官網| 發布日期：2024-09-06 10:07:00 瀏覽量：

意法半導體推出的STHVDAC-253C7是一款專為控制可調電容器設計的數字控制器，尤其適用于與意法半導體自家的STPTIC系列可調電容器搭配使用。此組合不僅有助于縮小天線調諧電路的體積，還能有效降低物料清單成本和功耗，進而提升智能手機的射頻性能穩定性。

通過使用STHVDAC-253C7控制器與STPTIC電容器進行阻抗匹配和頻率調諧，可以顯著減少外部環境變化對射頻性能的影響。這意味著手機用戶能夠享受到更強的信號接收、更少的通話中斷、更快的數據傳輸速度以及更持久的電池使用壽命。

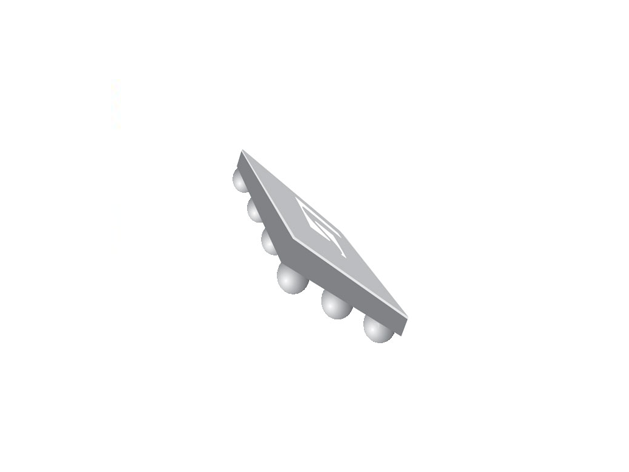

STHVDAC-253C7

利用意法半導體先進的0.18μm BCD8制造工藝及0.35mm間距的倒裝片封裝技術，STHVDAC-253C7相比前代產品體積減小了50%，同時工作電流也降低了50%。新的控制器還能兼容最新的0402尺寸的芯片電感器，無需額外的肖特基二極管，這進一步縮減了整體電路板的空間占用。

作為一款高壓數模轉換器(DAC)，STHVDAC-253C7配備了三個輸出端口，可以分別控制GSM/WCDMA/LTE多頻段手機中的不同電容。設備內置的升壓轉換器能夠提供從0V到24V的偏置電壓，用以調節電容值。此外，它支持標準的MIPI RFFE（射頻前端）命令集，并且兼容三種RFFE唯一從機標識符（USID），允許單一控制器管理多達三根獨立的天線。

STHVDAC-253C7支持多種天線調諧模式，包括常規模式、Turbo模式以及Glide模式，其中Glide模式下新舊電壓切換時間可調，從而實現了平穩的電壓過渡，符合3GPP對于相位不連續性的規定。此外，該控制器還設有一個GPIO引腳，可在雙調諧器手機中管理和同步多個控制器的操作，同時也可用于天線分集設計或在連接USB數據線時調整天線響應速度的場景中切換控制器寄存器設置。如需STHVDAC-253C7產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
