英飛凌科技近日宣布推出了一款高性能的CIPOS? Maxi系列智能功率模塊（IPM），該系列產品采用了最新的1200V TRENCHSTOP? IGBT7和快速恢復二極管Emcon 7技術。這一創新設計顯著提升了控制精度與系統性能，同時大幅降低了能量損耗，增強了整體效率，并提高了功率密度。

產品概述

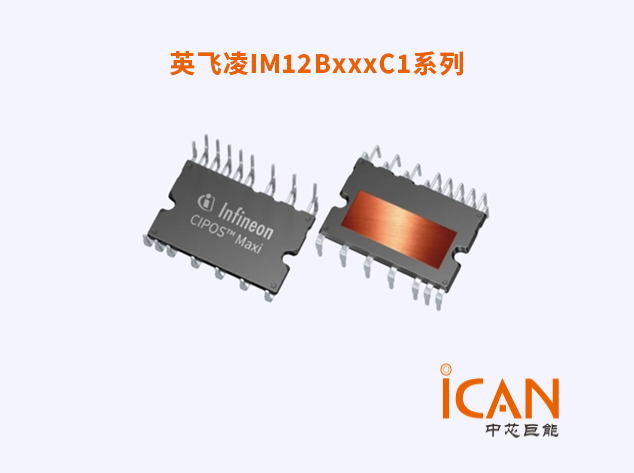

新推出的IM12BxxxC1系列IPM集成了六個TRENCHSTOP? IGBT7芯片，這些芯片采用微溝槽結構，提供了卓越的電氣特性和熱穩定性。此外，每個IPM都配備了優化過的1200V、六通道SOI柵極驅動器，這不僅確保了出色的保護功能，還簡化了印刷電路板（PCB）的設計并減少了成本。

此系列IPM是目前市場上1200V等級中體積最小且最為緊湊的產品之一，其額定功率超過4kW，具備高功率密度、可靠性和優異性能。為了進一步提升安全性，該IPM內置了多種保護機制，包括欠壓保護、低壓鎖定、過流保護以及溫度監控等。

產品型號

IM12B10CC1：10A 1200V PG-MDIP-24封裝

IM12B15CC1：15A 1200V PG-MDIP-24封裝

IM12B20EC1：20A 1200V PG-MDIP-24封裝

如需以上產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

產品特點

完全隔離的雙列直插式塑封模塊：采用DCB基板，提供良好的電氣隔離。

1200V TRENCHSTOP? IGBT7：先進的微溝槽設計，提高效率和可靠性。

堅固耐用的1200V SOI柵極驅動器技術：確保在極端條件下也能穩定工作。

集成自舉電源功能：簡化電源設計，減少外部組件數量。

全面的安全保護功能：包括過流關機、欠壓鎖定、防止交叉導通等。

寬范圍的工作條件適應性：支持高達11V的負VS電位，在VBS=15V時仍能正常工作。

獨立的低壓側發射極引腳：便于電流檢測和故障診斷。

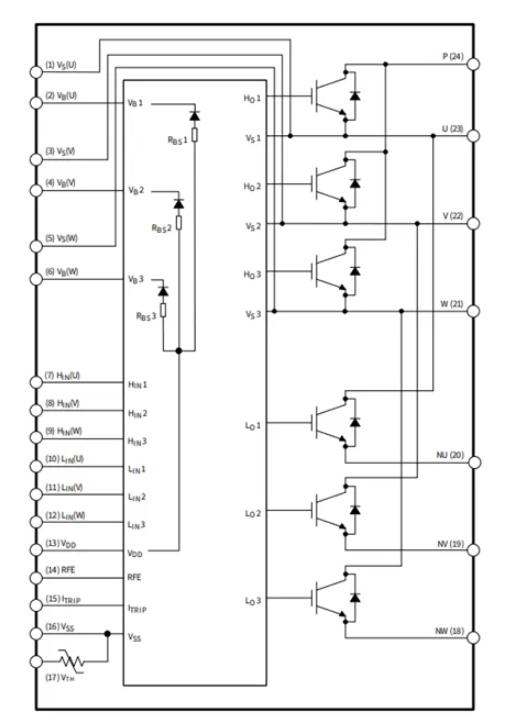

框圖

應用價值

最小尺寸封裝：1200V級別的IPM擁有最小的封裝尺寸，有助于實現更高的功率密度。

強大的保護能力：通過使用堅固的柵極驅動器技術，提供全方位的安全保障。

高效運行：得益于先進的IGBT7技術，能夠?qū)崿F(xiàn)更高效率的操作。

高速開關能力：調制頻率可達20kHz，適合需要快速響應的應用場景。

降低功耗：優化后的設計有效減少了能量損失。

簡化設計流程：一體化解決方案使得開發過程更加簡便快捷。

應用領域

風機：適用于各類工業和商業用途的風扇控制系統。

水泵：為不同類型的泵送設備提供高效的驅動解決方案。

暖通空調室外風扇：增強HVAC系統的能源效率和運行穩定性。

低功率電機驅動器：滿足各種小型電動機的應用需求，如家用電器、辦公設備等。

結論

英飛凌此次發布的CIPOS? Maxi系列IPM憑借其緊湊的設計、高效的性能以及全面的安全特性，成為了1200V應用領域的理想選擇。無論是對于追求高性能還是注重成本效益的用戶來說，這款產品都能提供令人滿意的解決方案。隨著市場需求不斷增長和技術進步，預計未來此類智能功率模塊將在更多領域發揮重要作用。
