設計一個高效、可靠的數字輸出模塊（Digital Output Module, DOM）涉及多個方面，包括需求分析、硬件選型、電路設計、軟件編程和測試驗證。芯片供應商-中芯巨能將詳細介紹每個步驟的關鍵考慮因素和技術要點，幫助讀者理解如何從零開始構建一個功能完整的數字輸出模塊。

1. 需求分析

在著手具體設計之前，首先要明確數字輸出模塊的應用場景及其性能指標。這通常涉及到以下幾個方面：

負載類型：確定要控制的外部設備是何種性質，如繼電器、LED指示燈、電機等。不同類型的負載對驅動電流、電壓等級以及開關速度有不同的要求。

通信協議：選擇合適的通信接口來接收來自上位機或其他控制器的指令，例如SPI、I2C、UART、CAN、LIN或以太網等。

工作環境：考慮模塊可能面臨的溫度范圍、濕度條件及電磁兼容性（EMC）要求。這些因素直接影響到元器件的選擇和PCB布局。

功耗與電源管理：根據系統整體架構評估所需的供電方式，并規劃好電源分配策略，確保各個部分都能獲得穩定的工作電壓。

安全性和可靠性：制定相應的保護機制，如過流保護、短路保護、欠壓鎖定（UVLO）、熱關斷等，以保證模塊在異常情況下不會損壞自身或影響其他組件正常運作。

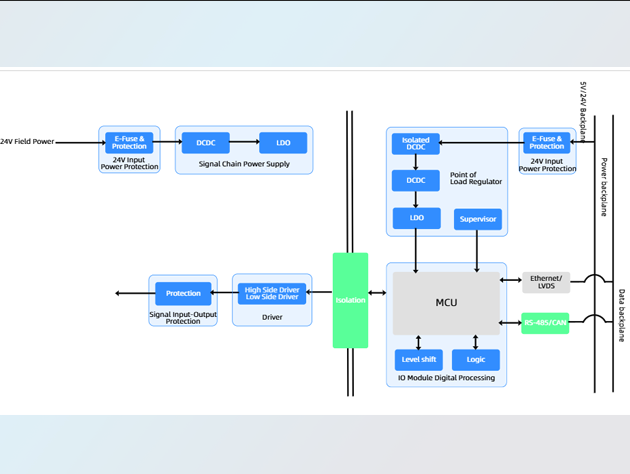

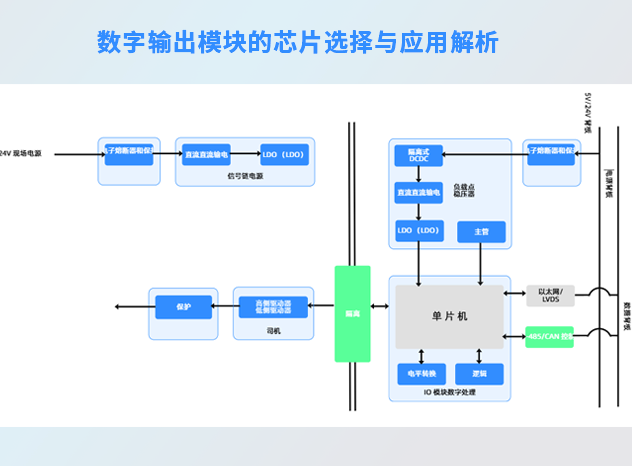

2. 硬件選型

基于上述需求，接下來就是挑選適合的芯片和其他必要元件。以下是幾個關鍵組成部分：

微控制器單元（MCU）/可編程邏輯器件（PLD）：作為核心控制單元，負責解析接收到的數據并執行相應的操作。對于較為簡單的應用，可以采用低成本單片機；而對于需要復雜邏輯處理或者實時多任務調度的情況，則推薦使用FPGA/CPLD。

驅動芯片：根據負載特性選擇適當?shù)墓β始壠骷鏜OSFET、IGBT或?qū)Ｓ抿?qū)動IC。它們能夠提供足夠的電流驅動能力，并且具備內置保護功能。

隔離元件：為了提高系統的抗干擾能力和安全性，建議在輸入端口處加入光電耦合器或變壓器實現電氣隔離。此外，在高壓側和低壓側之間也應設置必要的隔離措施。

通信接口芯片：依據選定的通信標準配備相應的收發器或橋接芯片，確保數據傳輸?shù)臏蚀_性和穩定性。

電源管理芯片：用于調節和穩壓輸入電源，為整個模塊提供干凈穩定的直流電。常見的選項包括線性穩壓器（LDO）、降壓轉換器（Buck Converter）等。

保護器件：瞬態電壓抑制二極管（TVS）、保險絲、熔斷器等可用于防范雷擊、靜電放電等突發情況導致的損害。

如需選型指導、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

3. 電路設計

完成硬件選型后，即可進入詳細的電路設計階段。這一過程主要包括原理圖繪制、PCB布局布線以及相關參數計算。以下是一些重要的注意事項：

電源電路設計：合理安排電源走線寬度，避免因電流過大引起發熱問題；同時注意旁路電容的位置擺放，減少噪聲干擾。

信號完整性優化：針對高速信號線采取屏蔽、匹配終端電阻等方式降低反射效應；保持時鐘線長度一致，防止偏斜現象發生。

接地設計：建立獨立的地平面層，確保所有地線連接良好；對于模擬和數字部分分別設立各自的參考點，避免相互串擾。

熱管理考量：對大功率元件周圍留出足夠空間散熱，必要時加裝散熱片或風扇；檢查PCB材料的耐溫性能是否符合預期。

EMC防護措施：按照國際標準進行濾波、屏蔽、接地等處理，提升產品的電磁兼容性水平。

4. 軟件編程

編寫固件代碼來定義模塊的行為邏輯，包括初始化配置、狀態監測、命令解析等功能。具體來說：

啟動序列：定義系統上電后的初始化流程，比如復位引腳拉高、內部寄存器清零等動作。

主循環結構：構建一個持續運行的主循環，用以輪詢各傳感器狀態、響應中斷請求或處理定時器事件。

通信協議棧：實現所選用通信接口對應的協議棧，支持發送/接收數據包、錯誤檢測與糾正等功能。

用戶接口：如果存在人機交互界面，則需開發相應的菜單導航、按鍵反饋等子程序。

故障診斷：嵌入自我檢測算法，及時發現潛在問題并向外界報告。

5. 測試驗證

最后一步是對成品進行全面測試，確保其各項性能指標均達到設計要求。這通常包含以下幾個環節：

功能測試：逐一驗證每個功能模塊能否按預期工作，例如通過示波器觀察輸出波形、使用萬用表測量電壓電流值等手段。

極限測試：模擬極端條件下（高溫、低溫、高濕、振動沖擊等）的表現，確認產品具有良好的適應性和魯棒性。

互操作性測試：與其他相關設備一起組成完整系統，檢驗兩者之間的協同效果。

長期穩定性測試：讓模塊長時間連續運行，記錄任何異常行為或性能下降的趨勢。

認證測試：依照目標市場的法規要求申請相應的認證證書，如CE、FCC、UL等。

結語

綜上所述，設計一款優秀的數字輸出模塊不僅需要扎實的技術基礎，更離不開嚴謹細致的設計思路。從最初的需求調研到最后的產品定型，每一個環節都至關重要。希望本文提供的指導能夠幫助工程師們順利完成項目開發，打造出既滿足客戶需求又具備市場競爭力的優質產品。
